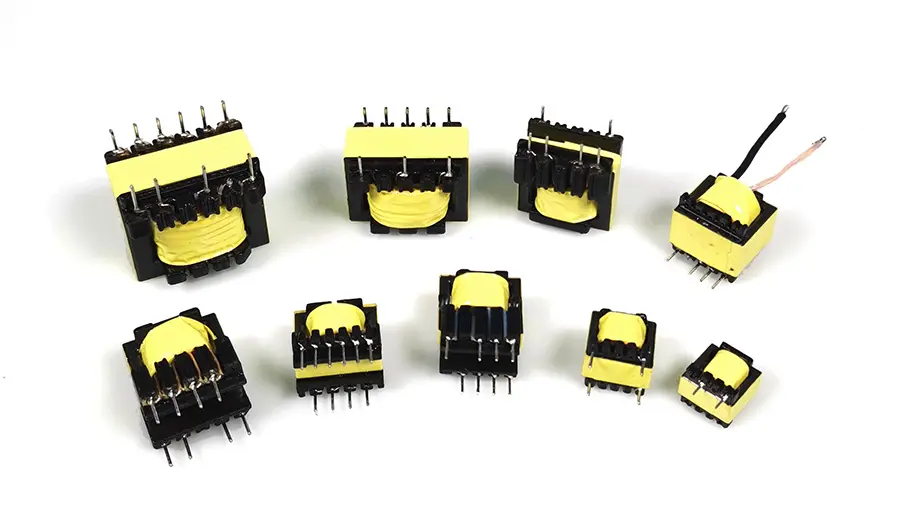

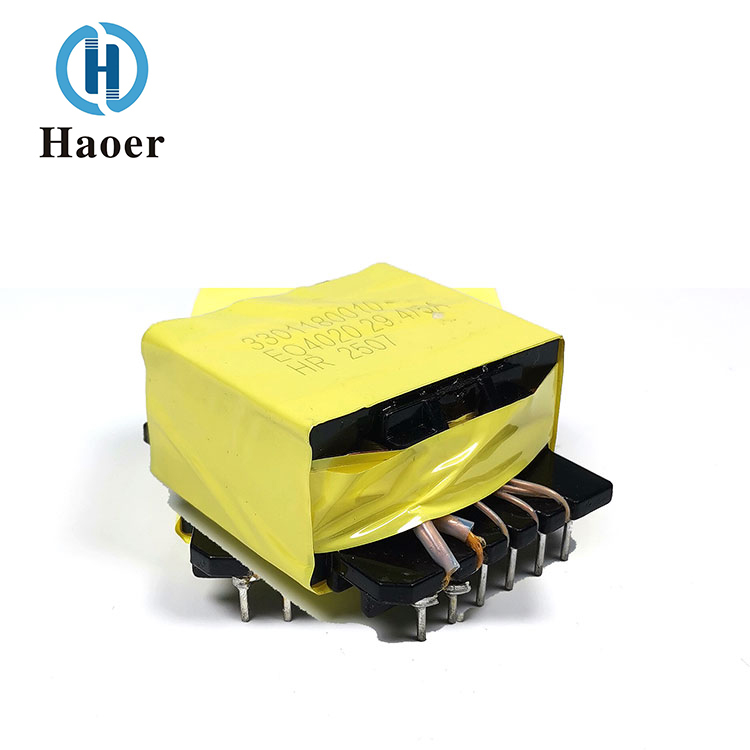

Высокочастотные трансформаторыпредставляют собой компоненты, преобразующие переменное напряжение, ток и волновое сопротивление. Когда через первичную катушку протекает переменный ток, в железном сердечнике (или магнитном сердечнике) генерируется переменный магнитный поток, тем самым индуцируя рабочее напряжение (или ток) во вторичной катушке.
Высокочастотный трансформатор состоит из сердечника трансформатора (или магнитного сердечника) и электромагнитной катушки. Электромагнитная катушка имеет две или более обмоток. Обмотка, вставленная в катушку, называется первичной, а остальные обмотки — вторичными. Магнитопровод трансформатора включает цилиндрический магнитопровод, магнитопровод типа RM, магнитопровод типа E, магнитопроводы типа EC, ETD и EER, магнитопровод типа EP, кольцеобразный магнитопровод, магнитопровод типа PQ и т.д. Какое влияние эти магнитопроводы оказывают на работу трансформатора? Ниже приведен подробный анализ.
Корпус и обмотки по существу изолированы магнитным сердечником, что обеспечивает превосходный фактический эффект экранирования от электромагнитных помех; все характеристики магнитных сердечников баночного типа соответствуют стандартам IEC и имеют хорошую взаимозаменяемость в процессе производства; он может обеспечить простой тип рамы (без вставки контактов) и тип рамки для установки печатной платы (со вставкой контактов); из-за конструкции банки стоит дороже по сравнению с магнитопроводами той же спецификации других типов; из-за своей формы он не способствует рассеиванию тепла по тепловой трубке, поэтому не подходит для использования в силовых трансформаторах и индукторах большой мощности.
По сравнению с цилиндрическим типом, у цилиндрического типа удалены две симметричные стороны. Такая конструкция более выгодна для охлаждения тепловых трубок и для поиска проводов большого размера; по сравнению с цилиндрическим типом экономит примерно 40% монтажного пространства; оправа может быть как игольчатого, так и штыревого типа; его можно установить с помощью пары железных зажимов; магнитопровод типа РМ может быть выполнен в плоской форме (подходит для планарных трансформаторов тока или непосредственно для сборки магнитопровода на уже спроектированной схеме питания платы с обмотками); хотя эффект экранирования не так хорош, как у цилиндрического типа, он все же полезен.
Этот тип магнитопровода имеет структуру, близкую к структуре Е-типа и баночного типа. Как и магнитный сердечник E-типа, они обеспечивают достаточно места для размещения проводников большого сечения (соответствуют современной тенденции низковольтных сильноточных импульсных источников питания); эта форма магнитного сердечника также обеспечивает хороший отвод тепла через тепловую трубку; поскольку центральная колонна имеет цилиндрическую форму, по сравнению с прямоугольной того же сечения, длина одновитковой обмотки уменьшается на 11 %, что приводит к снижению потерь в меди на 11 %, а также позволяет магнитопроводу обеспечивать более высокую мощность; кроме того, цилиндрическая центральная колонна также предотвращает опасность повреждения изоляции обмоточного кабеля во время намотки из-за острых углов прямоугольной центральной колонны.

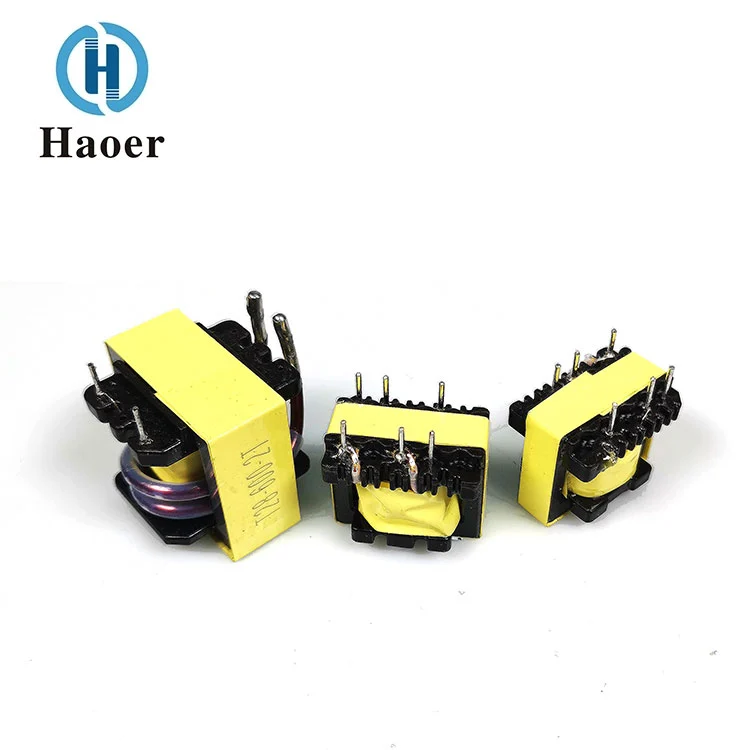

Стоимость магнитопроводов типа Е значительно ниже. Процесс намотки и сборки очень прост. Этот тип магнитопровода в настоящее время имеет наиболее широкое применение по форме. Однако его недостатком является то, что он не может обеспечить собственную защиту. Магнитные сердечники Е-типа могут быть установлены в разных направлениях и могут использоваться последовательно для достижения большей выходной мощности. Эти магнитные сердечники могут быть выполнены плоской формы (в настоящее время это очень популярная форма магнитных сердечников для планарных трансформаторов); они также могут предоставлять рамы без штифтов и штифтов; Благодаря превосходному охлаждению тепловой трубки и возможности последовательного использования в большинстве мощных индукторов и трансформаторов используется магнитный сердечник этого типа.
Кольцеобразная центральная колонна магнитопровода типа ЭП имеет трехмерную структуру. За исключением задней части, которая касается печатной платы, обмотка полностью закрыта, что обеспечивает превосходное экранирование. Эта уникальная форма сводит к минимуму влияние воздушного зазора, образующегося на поверхности во время сборки двух магнитных сердечников, и обеспечивает больший объем и более высокий общий коэффициент использования пространства.
Для производителей кольцеобразный магнитопровод является наиболее экономичным. Среди различных магнитных сердечников по сравнению с ними он имеет самую низкую стоимость; за счет применения каркаса дополнительные затраты и затраты на сборку равны нулю; при необходимости его можно намотать с помощью намоточной машины; его экранирование очень хорошее.
Магнитопровод типа PQ специально разработан для катушек индуктивности и трансформаторов, используемых в импульсных источниках питания. Конструкция формы PQ улучшает соотношение объема, площади магнитопровода и общей площади обмотки; такая конструкция позволяет обеспечить наибольшую индуктивность и максимальную площадь обмотки при наименьшем магнитопроводе; такая конструкция позволяет достичь максимальной выходной мощности при наименьшем объеме и весе трансформатора, занимая при этом наименьшее пространство для установки печатной платы; его можно зафиксировать с помощью пары железных зажимов; Эта разумная конструкция также делает поперечное сечение магнитного пути магнитного сердечника более однородным, таким образом, этот тип структуры магнитного сердечника также уменьшает количество рабочих точек по сравнению с другими магнитными сердечниками в общей конструкции.
