В области электронной техники трансформаторы как основные компоненты преобразования электрической энергии и передачи сигналов, их рабочие характеристики напрямую определяют эффективность и надежность схемотехнических систем. По характеристикам рабочей частоты трансформаторы можно разделить на два основных типа: высокочастотные и низкочастотные. Эти два типа демонстрируют существенные различия в выборе материалов, структурном проектировании и инженерном применении, которые оказывают глубокое влияние на оптимизацию производительности и системную интеграцию современных электронных устройств.

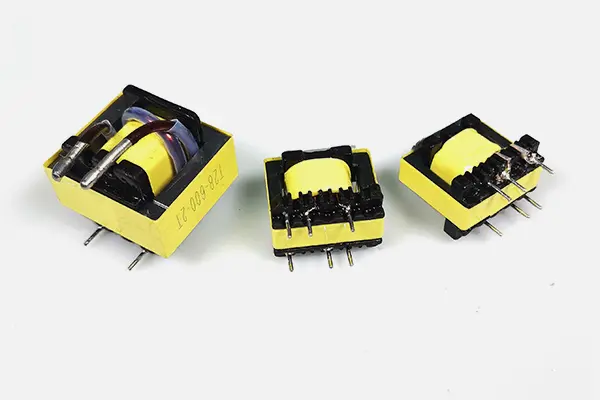

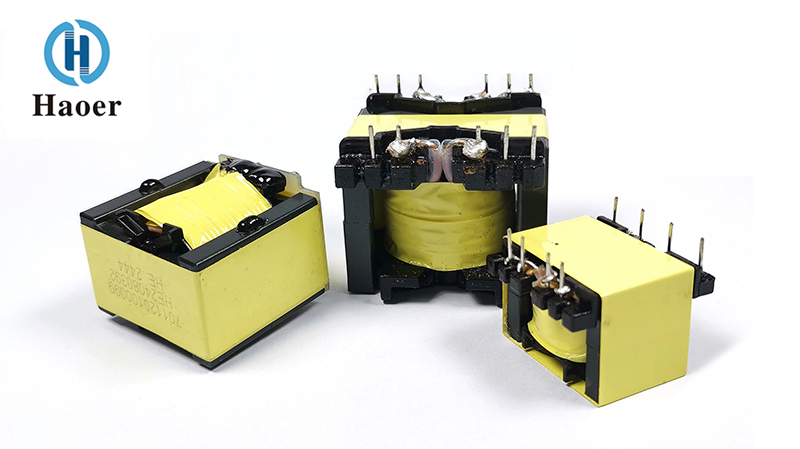

Диапазон рабочих частот высокочастотных трансформаторов обычно составляет от килогерца до мегагерца, а выбор материалов их магнитопроводов осуществляется по принципу минимизации высокочастотных потерь. Ферритовые материалы с их уникальной кристаллической структурой шпинели обладают превосходной магнитной проницаемостью и низкими потерями на вихревые токи в условиях высоких частот, что делает их предпочтительным материалом для высокочастотных трансформаторов. Дополнительно оптимизированные магнитные сердечники из аморфного сплава, нарушая упорядоченное расположение атомов на большом расстоянии, уменьшают гистерезисные потери до менее чем одной десятой от потерь традиционных материалов и особенно подходят для сверхвысокочастотных приложений на уровне ГГц. Сочетание магнитомягких свойств и высокочастотных характеристик этих материалов позволяет высокочастотным трансформаторам найти революционные применения в импульсных источниках питания, радиочастотных цепях и других областях.
Низкочастотные трансформаторы остаются в диапазоне промышленной частоты (50/60 Гц), а материалы их магнитных сердечников были усовершенствованы с использованием технологии листовой кремнистой стали в качестве сердечника. Листы кремнистой стали с ориентированной зернистой структурой (110), изготовленные в процессе холодной прокатки, могут достигать магнитной проницаемости, близкой к теоретическому пределу в условиях промышленной частоты. Ламинированная структура эффективно блокирует путь вихревых токов, сохраняя потери в сердечнике на промышленном уровне 0,5-2,0 Вт/кг. Хотя потери экспоненциально возрастают в высокочастотном диапазоне, он по-прежнему сохраняет незаменимое положение в области больших силовых трансформаторов, мощность единичной единицы которых достигает уровня МВА.
Преимущество по объему высокочастотных трансформаторов обусловлено частотным эффектом закона электромагнитной индукции Фарадея. При увеличении рабочей частоты площадь поперечного сечения магнитопровода, необходимая для поддержания одинаковой плотности магнитного потока, уменьшается обратно пропорционально числу витков катушки. Экспериментальные данные показывают, что при повышении частоты с 50Гц до 100кГц объём трансформатора можно уменьшить до 1/200 от первоначального. Эта характеристика особенно важна в портативных устройствах, таких как высокочастотные трансформаторы в зарядных устройствах для мобильных телефонов, объем которых составляет всего 5% от низкочастотных трансформаторов той же мощности. Что касается эффективности, высокочастотные трансформаторы могут достичь эффективности преобразования более 90% в типичных условиях нагрузки за счет оптимизации соотношения потерь в магнитном сердечнике и потерь в меди. По сравнению с традиционными низкочастотными трансформаторами этот КПД повышен на 10-15 процентных пунктов.
Объемные характеристики низкочастотных трансформаторов тесно связаны со сценариями их применения. В области передачи электроэнергии большие масляные трансформаторы однофазной мощностью до 800 МВА имеют диаметр сердечника более 3 метров. Такой объемный масштаб является основой поддержания стабильной работы электросети. С точки зрения эффективности, хотя КПД при полной нагрузке может достигать более 98%, в условиях частичной нагрузки доля потерь на холостом ходу значительно увеличивается, в результате чего общий КПД составляет всего 85%, что подчеркивает проблему проектирования адаптивности нагрузки.
Область применения высокочастотных трансформаторов демонстрирует разнообразные характеристики: в области импульсных источников питания их высокочастотная особенность значительно уменьшает объем и вес источника питания, способствуя разработке адаптеров для ноутбуков в сторону легкости и тонкости; в базовых станциях связи импульсные трансформаторы обеспечивают высокоскоростную изолированную передачу цифровых сигналов; В области электромагнитного нагрева эффективность высокочастотного индукционного нагрева превышает 95%, что произвело революцию в традиционном режиме резистивного нагрева. Особого внимания заслуживает область зарядных станций для электромобилей, где совместное применение высокочастотных трансформаторов и компонентов из карбида кремния позволяет обеспечить плотность мощности зарядного модуля более 50 Вт/дюйм³.
Низкочастотные трансформаторы образуют прочную основу энергетической инфраструктуры: в интеллектуальной сети распределительные трансформаторы, как ключевой узел на «последних десяти километрах», выполняют двойную функцию преобразования напряжения и контроля качества электроэнергии; на железнодорожном транспорте тяговые трансформаторы 25 кВ/1500 В благодаря специальной конструктивной конструкции отвечают требованиям термической стабильности при сильных токовых воздействиях; В новой системе подключения к энергосистеме низкочастотные трансформаторы обеспечивают гибкую связь между фотоэлектрическими инверторами и сетью, а их способность к предотвращению насыщения обеспечивает стабильную работу в условиях слабой сети.
Проблемы электромагнитной совместимости, вызываемые высокочастотными трансформаторами, имеют двойственную природу: их рабочий диапазон частот (ниже 30 МГц) совпадает с чувствительным диапазоном частот электронных устройств, что приводит к значительному риску возникновения радиационных помех. Благодаря трехмерному электромагнитному моделированию для оптимизации структуры магнитного сердечника паразитная емкость может быть уменьшена на 60%; Используя технологию нанокристаллического магнитного экранирующего слоя, плотность потока рассеяния можно контролировать ниже 0,5 мТл. На приемной стороне сеть фильтрации электромагнитных помех, состоящая из синфазных индукторов и конденсаторов X, может обеспечить эффект подавления помех более 30 дБ для кондуктивных помех.
Проблемы электромагнитной совместимости низкочастотных трансформаторов в основном проявляются в виде кондуктивных помех: магнитное поле промышленной частоты (50/60 Гц) может влиять на точные инструменты через магнитную связь. Использование экранирования из полиомиелитного сплава может уменьшить магнитное поле до уровня магнитного поля Земли. В медицинском оборудовании благодаря балансной конструкции с двойной обмоткой индуктивность рассеяния трансформатора может составлять менее 1 мкГн, что эффективно подавляет синфазные помехи промышленной частоты. Стоит отметить, что нелинейные нагрузки в интеллектуальной сети приводят к увеличению гармонических потерь низкочастотных трансформаторов, что побуждает к разработке материалов магнитных сердечников в сторону нанокристаллических сплавов.
Тенденции технологической эволюции и системной интеграции
Высокочастотные трансформаторы развиваются в сторону более высокой плотности мощности и более широкого диапазона рабочих температур. Интеграция устройств на основе нитрида галлия с технологией планарных трансформаторов позволила повысить удельную мощность импульсных силовых модулей более 100 Вт/см³. В области электромобилей система зарядки платформы на 800 В требует, чтобы трансформаторы имели прочность изоляции более 10 кВ, что является прорывом в технологии композитной изоляции мембранных конденсаторов.
В области низкочастотных трансформаторов основное внимание уделяется требованиям интеллектуальной сети. Путем установки оптических датчиков тока и интеллектуальных блоков контроля температуры достигается мониторинг состояния трансформатора в реальном времени. В сценарии новой энергетической интеграции применяется конструкция многообмоточного разделенного трансформатора, которая может одновременно удовлетворить требования интеграции нескольких источников фотоэлектрических систем, накопителей энергии и зарядных батарей, повышая гибкость распределительной сети.
Этот дифференцированный технологический подход по существу отражает неизбежную тенденцию развития силовой электроники к более высоким частотам и более высокому интеллекту. Высокочастотные и низкочастотные трансформаторы — это не просто заменители, а скорее взаимодополняющие решения, сформированные в разных временных и пространственных масштабах. В будущем, с широким распространением устройств с широкой запрещенной зоной и интеграцией алгоритмов искусственного интеллекта, технология трансформаторов приведет к более инновационным применениям в области преобразования электромагнитной энергии и обработки информации.
