В схемотехнике катушки индуктивности и трансформаторы представляют собой магнитные компоненты с широкими возможностями настройки. В отличие от стандартных готовых деталей, их конструкция должна учитывать множество параметров — индуктивность, рабочую частоту, номинальную мощность, рассеивание тепла, ограничения по пространству и электромагнитную совместимость — а также возможность производства, чтобы удовлетворить конкретные требования заказчика.

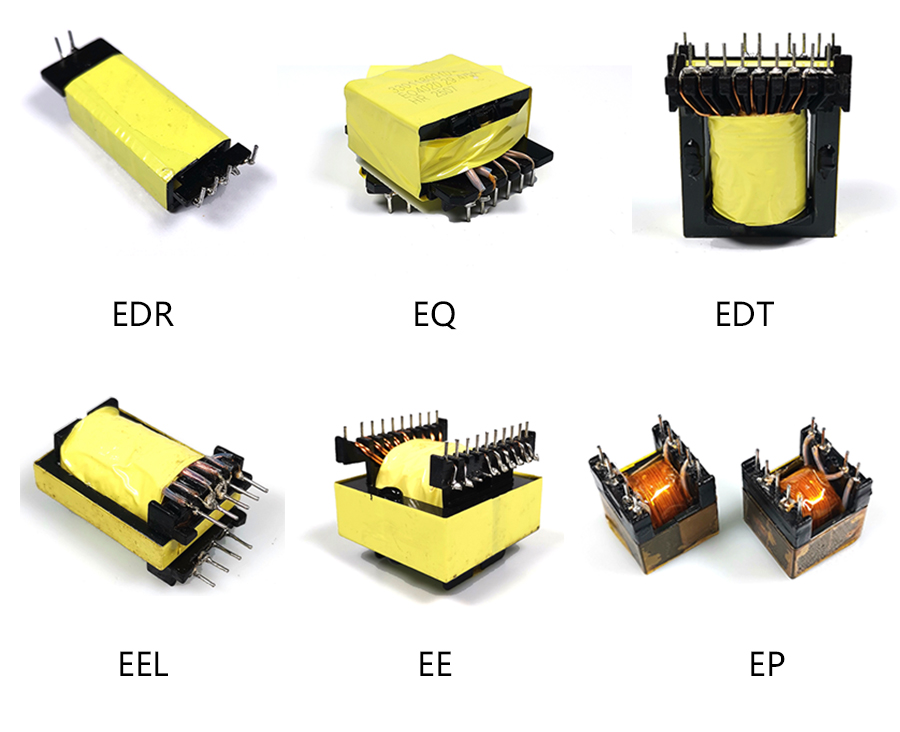

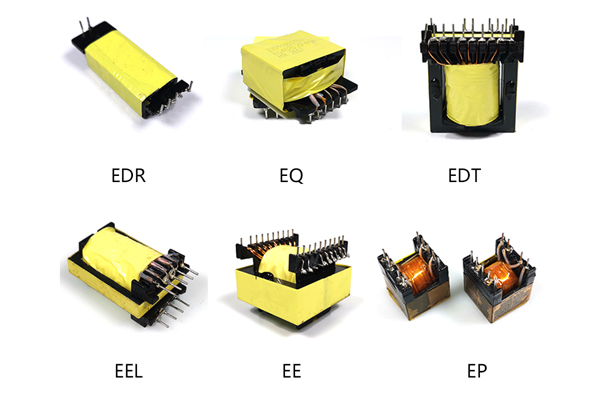

Магнитный сердечник — это сердце любого индуктора или трансформатора. Его материал и геометрия напрямую определяют производительность компонента. Ниже мы представляем ключевые особенности и типичные области применения наиболее распространенных форм сердечников, основываясь на нашем опыте.Гуандун Хаоэр Электроникс Лтд.и Foshan Pin'er Electronics Co., Ltd.
1. Электронное ядро
Особенности: Достаточно места для выводов, простота намотки и подключения; Широкий диапазон частот и напряжений, высокая выходная мощность, хорошая термическая стабильность.
Область применения: Импульсные источники питания с программным управлением, источники питания ЖК-дисплеев, мощные инверторы ИБП, блоки питания компьютеров, энергосберегающие лампы.
2. Планарное ядро E
Особенности: Компактный размер, подходит для высоких частот; воздушный зазор в верхней части катушки для плотного соединения и низких потерь. Потери уменьшаются с повышением температуры, что помогает предотвратить перегрев.
Применение: трансформаторы и дроссели преобразования энергии, источники питания DVD, вспышки фотоаппаратов, коммуникационное оборудование и другие небольшие электронные устройства.
3. Ядро ЕС
Особенности: Хорошее магнитное экранирование, низкая распределенная емкость, низкие потери при передаче, высокая индуктивность, низкая индуктивность рассеяния, однородное магнитное поле. Шпулька имеет несколько штифтов для упрощения проектирования трансформатора с несколькими выходами.
Применение: Широкополосные трансформаторы, катушки индуктивности, изолирующие трансформаторы, согласующие трансформаторы — широко используются в переключающих терминалах с программным управлением и прецизионном электронном оборудовании.
4. Ядро эквалайзера
Особенности: Также обеспечивает превосходное экранирование, низкую распределенную емкость, высокую индуктивность и однородное поле, подходящее для конструкций с несколькими выходами.
Применение: широкополосные трансформаторы, индукторы, изолирующие трансформаторы, импульсные трансформаторы питания, электронные балласты.
5. Ядро ЭР
Особенности: Оптимизированное положение муфты; круглая центральная ножка упрощает намотку и обеспечивает большую площадь обмотки, что позволяет создавать мощные трансформаторы с малой утечкой.
Область применения: Импульсные трансформаторы питания, импульсные трансформаторы, электронные балласты.
6. Ядро ЭТД
Особенности: Круглая центральная ножка для удобства намотки и большая площадь окна; хороший баланс высокой мощности и низкой утечки. Также хорошие показатели по стоимости сборки, соблюдению требований безопасности, защите от электромагнитных помех и стандартизации.
Применение: Импульсные источники питания, передающие трансформаторы, электронные балласты, используемые в бытовой технике, телекоммуникациях, освещении, офисной автоматизации, военной технике, оборудовании открытого типа, электронных приборах и аэрокосмической отрасли.
7. ЭП Ядро
Особенности: Превосходное магнитное экранирование, низкая распределенная емкость, низкие потери, высокая индуктивность, низкая утечка, однородное поле; Многоконтактная шпулька поддерживает конструкции с несколькими выходами.
Применение: широкополосные трансформаторы, катушки индуктивности, изолирующие трансформаторы, согласующие трансформаторы — обычное дело в переключателях с программным управлением и прецизионной электронике.
8. Ядро EFD
Особенности: Низкое термическое сопротивление, низкие потери, высокая плотность мощности, широкий диапазон частот; легкая, рациональная конструкция, пригодная для поверхностного монтажа.
Применение: Трансформаторы небольших размеров, но с высокими требованиями к мощности, например, прецизионные приборы, блоки питания модулей, выходы компьютерных терминалов.
9. У-ядро
Особенности: Небольшое отклонение импеданса, высокий выходной ток, высокая индуктивность, эффективное подавление гармоник.
Применение: Трансформаторы с синфазной фильтрацией, широко используемые в цветных телевизорах, компьютерах, мониторах и других электронных устройствах.
10. P (горшок) Core
Особенности: Небольшой размер, высокий импеданс, легкая намотка, хороший баланс между экранированием и рассеиванием тепла.
Область применения: фильтры несущей, высокочувствительные датчики, высокоэффективные датчики, преобразователи мощности.
11. Ядро ПК
Особенности: Низкие потери, низкий рост температуры, хорошая помехоустойчивость; разумная форма, охватывает широкий диапазон мощности (50–1000 Вт), экономит место для установки. Несколько контактов для легкой намотки, низкая стоимость сборки, простота соответствия требованиям безопасности, но сложнее стандартизация.
Применение: Главные силовые трансформаторы, приводные трансформаторы, сглаживающие дроссели, вспомогательные силовые трансформаторы — в основном используются в сетях, телекоммуникациях, источниках питания и электрооборудовании.
12. Ядро ПМ
Особенности: Низкий поток утечки, низкие потери, высокая мощность, низкая распределенная емкость.
Области применения: Главные трансформаторы, трансформаторы драйверов, часто используемые в ультразвуковой очистке, лазерном оборудовании и других приложениях высокой мощности.
13. Ядро РМ
Особенности: Превосходное экранирование, сильная защита от помех, низкая утечка, низкая распределенная емкость; Многоконтактная шпулька позволяет создавать конструкции с несколькими выходами и осуществлять монтаж с высокой плотностью размещения. Однако рассеивание тепла относительно плохое, а затраты на соблюдение требований безопасности выше.
Применение: Трансформаторы вспомогательных сил, приводные трансформаторы, широкополосные трансформаторы, фильтры несущей, фильтры высокой стабильности — широко используются в средствах связи, сетях, цифровых схемах, телевидении и электронных приборах.
Заключительное примечание
Вышеизложенное охватывает основные функции и типичное использование каждой формы сердечника. На практике окончательный выбор также должен учитывать рабочую частоту, уровень мощности, условия охлаждения и бюджет. Наша команда в компаниях Guangdong Haoer Electronics Co., Ltd. и Foshan Pin'er Electronics Co., Ltd. может предоставить индивидуальные решения для сердечников и магнитных компонентов в зависимости от вашего конкретного применения.
