Многие люди ошибочно полагают, чтоимпульсные источники питанияи традиционные силовые трансформаторы одинаковы, поскольку оба преобразуют переменное напряжение 220 В в постоянное напряжение низкого напряжения. Однако они существенно различаются по принципу работы, производительности и применению.
Традиционный силовой трансформатор (линейный источник питания): работает непосредственно на частоте сети 50/60 Гц. Напряжение преобразуется посредством электромагнитной индукции с использованием железного сердечника и медных обмоток. Пониженный переменный ток затем выпрямляется и фильтруется для получения постоянного тока.

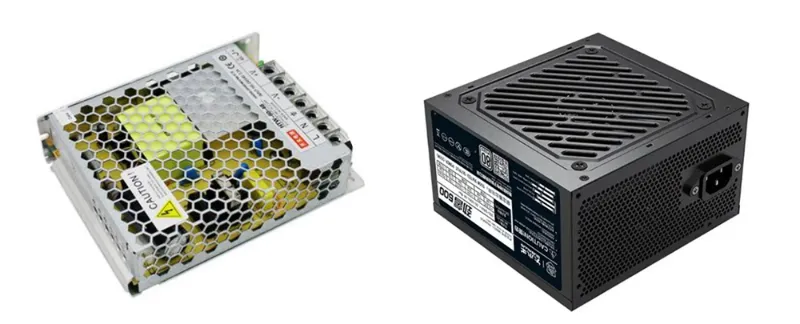

Импульсный источник питания: сначала он преобразует входной переменный ток в постоянный, затем использует высокочастотный переключающий транзистор (от десятков кГц до нескольких МГц) для преобразования постоянного тока в высокочастотные импульсы. Эти импульсы проходят через высокочастотный трансформатор для преобразования напряжения и, наконец, выпрямляются и фильтруются для получения стабильного постоянного тока. Высокая рабочая частота значительно уменьшает размеры и вес сердечника трансформатора.
При той же выходной мощности традиционный трансформатор в 5–10 раз больше и тяжелее, чем импульсный источник питания. Например, традиционный трансформатор мощностью 100 ВА может весить более 500 граммов, тогда как импульсный источник питания эквивалентной мощности обычно весит десятки граммов.
Традиционные трансформаторы имеют КПД 60–80%, а оставшаяся энергия теряется в виде тепла. Импульсные источники питания обычно достигают эффективности более 85 %, а хорошо спроектированные блоки могут превышать 95 %. Таким образом, импульсные источники питания выделяют меньше тепла и экономят больше энергии.
Традиционные трансформаторы не производят высокочастотного шума переключения. Форма выходного сигнала у них плавная, а электромагнитные помехи (EMI) очень низкие. Это делает их подходящими для приложений, требующих чистой энергии, таких как высококачественное аудио и прецизионные измерительные приборы.
Импульсные источники питаниясоздают некоторые электромагнитные помехи и пульсации на выходе из-за внутреннего высокочастотного переключения. Хорошие конструкции включают фильтрацию и экранирование для контроля помех, но устройства низкого качества могут отрицательно повлиять на находящееся поблизости беспроводное или аудиооборудование.
Традиционные трансформаторы обычно рассчитаны на одно номинальное входное напряжение (например, 220 В ±10%). Изменение между различными стандартами напряжения (например, 110 В вместо 220 В) требует замены трансформатора или регулировки отводов. Импульсные источники питания часто используют широкий входной диапазон (например, 85–264 В), что делает их универсальными и более адаптируемыми.
В большинстве потребительских электронных товаров, включая зарядные устройства для телефонов, адаптеры маршрутизаторов, блоки питания для ноутбуков, светодиодные драйверы и телевизоры, теперь используются импульсные источники питания. Традиционные трансформаторы остаются только в нишевых приложениях, требующих низкого уровня помех или высокой надежности (например, некоторое аудиооборудование, промышленное управление и ремонт старых устройств).
В итоге,импульсные источники питанияпредлагают превосходную эффективность, размер, вес и стоимость по сравнению с традиционными трансформаторами и стали основной технологией. Понимание этих различий помогает правильно определить тип блока питания в устройстве и сделать осознанный выбор при покупке или ремонте.
-
