Высокочастотный трансформатор, как «сердце» импульсного источника питания, выполняет три важнейшие задачи: передачу энергии, преобразование напряжения и гальваническую изоляцию. Его производительность напрямую влияет на эффективность, размер и уровень электромагнитных помех источника питания. В этой статье на основе сценариев применения будут проанализированы основные методы выбора.

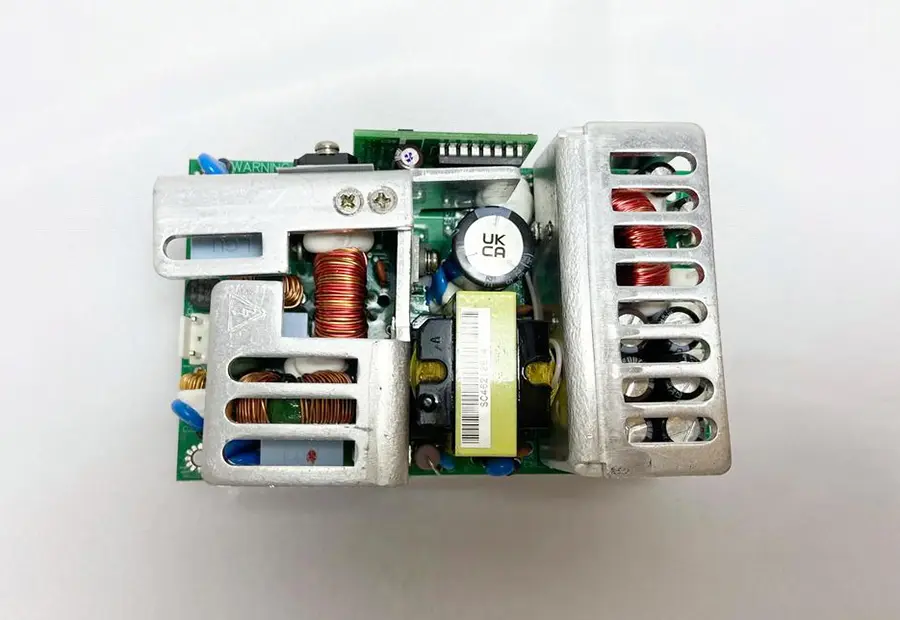

Основная роль высокочастотных трансформаторов в импульсных источниках питания
Концентратор передачи энергии: благодаря соединению магнитного сердечника и обмотки энергия импульса постоянного тока эффективно передается на вторичную обмотку. По сравнению с трансформатором промышленной частоты высокочастотная конструкция позволяет снизить громкость до 70%.
Электрический изоляционный барьер: изоляционный слой между первичной и вторичной обмотками разработан в соответствии со стандартами безопасности и блокирует синфазные помехи. Общие требования к напряжению изоляции обычно составляют 1,5–4 кВ.
Контроллер преобразования напряжения: обеспечивает точное снижение/повышение напряжения за счет регулировки коэффициента трансформации. Например, в топологии обратного хода ошибка коэффициента трансформации, превышающая 5%, может вызвать колебания выходного напряжения.
Анализ типичного сценария применения
Случай 1: Адаптер переменного/постоянного тока
Топология: в основном используется конструкция обратного хода.
Требования к трансформатору:
Тип сердечника: феррит с малыми потерями
Структура обмотки: обмотка провода с тройной изоляцией.
Ключевые параметры: Индуктивность рассеяния < 5% Индуктивность возбуждения
Случай 2: Источник питания светодиодов
Основная задача: высокая плотность мощности и баланс рассеивания тепла
Решение для оптимизации:
Используйте планарные трансформаторы для уменьшения высоты.
Используйте сегментированные обмотки для минимизации скин-эффекта.
В сочетании с выпрямительным мостом для повышения эффективности преобразования.
Три золотых правила выбора компонентов
Выбор материалов магнитопровода
Оксид железа: подходит для сценариев ниже 100 кГц.
Сердечник из металлического магнитного порошка: подходит для высокочастотных и сильноточных применений.
Нанокристаллический: решение для экстремально высоких частот и с низкими потерями
Соответствие ключевых параметров
Плотность потока насыщения: следует зарезервировать запас в 20 %.
Коэффициент использования окна: рекомендуется контролировать в пределах 40–60 %.
Предел повышения температуры: повышение температуры при полной нагрузке должно составлять ≤ 40 ℃.
Совет по выбору: игнорирование потерь вихревых токов может привести к локальному перегреву магнитного сердечника, что приведет к нарушению магнитного насыщения.
Совместное соединение компонентов
Входная фильтрация: конденсаторы X/Y для подавления синфазных помех.
Выходное выпрямление: диоды с быстрым восстановлением для уменьшения потерь при переключении.
Буферная схема: RC-поглощающая сеть для защиты переключающего транзистора.
