Роль синфазных дроссельных фильтров

При проектировании и производстве современных электронных устройств сталкивались ли вы с ситуациями, когда оборудование внезапно зависает во время тестирования, при передаче данных возникают частые ошибки или аудиооборудование издает раздражающий «жужжащий» звук? Эти, казалось бы, непростые проблемы часто связаны с невидимой угрозой: электромагнитными помехами (EMI).

Для борьбы с электромагнитными помехами один компонент играет роль «привратника» — синфазный дроссельный фильтр. Эта статья поможет вам понять функции этого ключевого компонента и поделиться практическими советами.

Что такое синфазный дроссель?

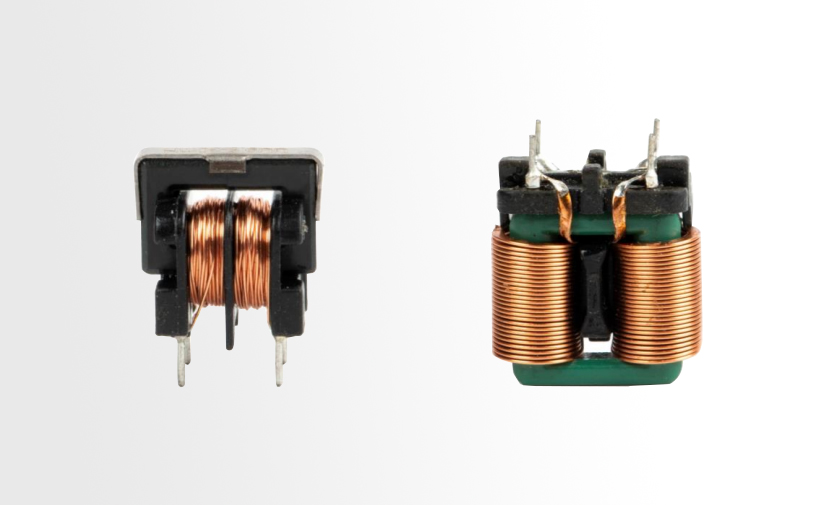

Синфазный дроссель имеет сравнительно простую конструкцию: на замкнутый магнитопровод намотаны две обмотки противоположного направления и одинакового числа витков. По сути, он действует как контрольная точка специально для «плохих сигналов» в схеме.

1. Общий режим и дифференциальный режим: понимание целей фильтра

Чтобы понять роль синфазного дросселя, нам сначала нужно различать два типа шума в цепи:

● Помехи в дифференциальном режиме — существуют между двумя сигнальными линиями (например, фазой и нейтралью источника питания). Шумовые токи текут в противоположных направлениях и обычно вызваны пульсациями внутренней цепи.
● Синфазные помехи — появляются на обеих линиях относительно земли. Шумовые токи текут в одном направлении и обычно вызваны внешним электромагнитным излучением или проблемами с контуром заземления.

Если мы сравним схему с шоссе, помехи дифференциального режима подобны движению автомобиля в неправильном направлении — с ними относительно легко справиться. Однако синфазные помехи подобны вибрации всей дороги — они более разрушительны.

Принцип работы синфазного дросселя

Магия заключается в подавлении и усилении магнитного потока.

1. Прозрачность для полезных сигналов (ток дифференциального режима): когда нормальный ток протекает через две обмотки (одну на входе, другую на выходе), магнитные потоки, генерируемые в сердечнике, противоположны и нейтрализуют друг друга. Таким образом, дроссель имеет очень низкий импеданс для обычных сигналов, которые проходят с небольшим затуханием.
2. Сильно блокирует помехи (синфазный ток). При появлении синфазного шума токи в обеих обмотках текут в одном направлении, создавая потоки, которые также текут в одном направлении. Потоки складываются, вызывая резкое увеличение индуктивности. В этом случае дроссель создает очень высокий импеданс шуму, эффективно поглощая или блокируя его.

Почему синфазные дроссели незаменимы в электронике?

В современную цифровую эпоху, от связи USB и передачи высокой четкости HDMI до автомобильной электроники по шине CAN, синфазные дроссели необходимы везде, где используются высокоскоростные сигналы. Их конкретные роли включают в себя:

1. Улучшение качества сигнала. В таких интерфейсах, как USB, Type-C и HDMI, они эффективно фильтруют высокочастотный синфазный шум, обеспечивая целостность данных и снижая частоту ошибок.
2. Подавление ЭМС-излучения. Помогает продуктам пройти испытания на ЭМС (электромагнитную совместимость). Многие продукты не проходят испытания на излучение во время сертификации, и добавление подходящего синфазного дросселя часто решает проблему.
3. Защита цепей. Предотвращение проникновения внешнего электростатического разряда или высокочастотного шума в оборудование и повреждения микросхем или сбоев системы.

Компания Гуандун Хаоэр Электроникс Лтд. не только предоставляет стандартные компоненты индукторов, но также стремится предложить комплексные решения по обеспечению ЭМС. Если вы столкнулись с проблемами, связанными с помехами оборудования, недостаточной фильтрацией или нехваткой места, свяжитесь с нами для получения индивидуальных образцов и технической поддержки.
