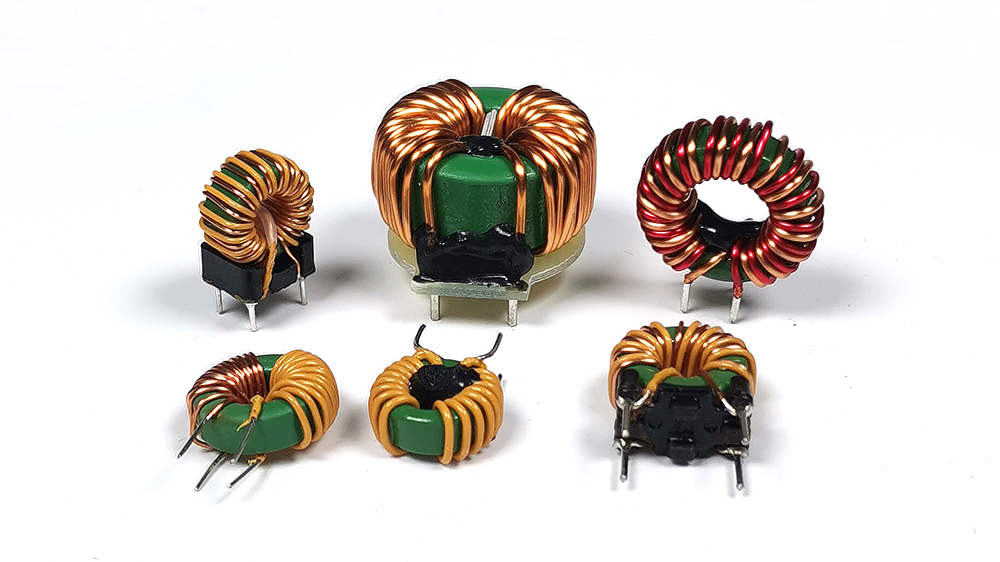

Мощные тороидальные индукторы: выбирайте то, что подходит, а не то, что стоит дороже

В современной индустрии силовой электроники с тенденцией к более высокой плотности мощности и миниатюризации правильный выбор магнитных компонентов напрямую влияет на эффективность и повышение температуры. Многие покупатели ошибочно полагают, что более высокая цена означает лучшую производительность. В этой статье рассказывается, как выбратьмощные тороидальные индукторыи найти правильный баланс между производительностью и стоимостью.

Шаг 1. Поймите реальные требования, стоящие за параметрами

Мощные тороидальные индукторыиспользуются в фотоэлектрических инверторах, преобразователях хранения энергии, мощных импульсных источниках питания и зарядных устройствах для электромобилей. Они должны выдерживать напряжение смещения постоянного тока от десятков до сотен ампер, сохраняя при этом стабильные характеристики на высоких частотах переключения.

Часто путают два параметра:

● Ток насыщения (Isat) — указывает, какая индуктивность остается при скачках тока. Как только сердечник насыщается, индуктивность резко падает, теряется подавление пульсаций и, возможно, срабатывает защита цепи. Инженерная практика обычно допускает падение индуктивности на 20-30% при пиковом токе.
● Ток повышения температуры (Irms) -- Относится к выделению тепла. Потери в меди (I² × DCR) и потери в сердечнике являются основными источниками тепла. Чрезмерное повышение температуры сокращает срок службы индуктора и влияет на окружающие компоненты.

Совет: предоставьте реальные формы сигналов тока, а не только номинальную мощность, чтобы улучшить успех выбора при первом проходе.

Шаг 2. Выберите правильный основной материал

Материал сердечника определяет пределы производительности. Распространенные варианты высокой мощности:

● Сендаст (Fe-Si-Al) — идеально подходит для хранения энергии высокой мощности. Его распределенный воздушный зазор обеспечивает превосходную способность смещения постоянного тока. Околонулевая магнитострикция устраняет слышимый шум. Подходит для серверных блоков питания и промышленного оборудования.
● Феррит — низкие потери на высоких частотах и ​​более низкая стоимость, но он имеет жесткое насыщение и плохое накопление энергии. Это требует зазора в приложениях с высокой мощностью, что увеличивает сложность процесса и поток утечки.
● Железный порошок. Более низкая стоимость, подходит для некритической фильтрации или менее ограниченных по пространству низкочастотных применений.

Не каждая схема нуждается в дорогостоящем Сендасте. Выбирайте исходя из реальных потребностей.

Шаг 3. Обратите внимание на детали обмотки и сборки.

В мощных индукторах используется толстая магнитная проволока или литцендрат. Однородность обмотки влияет на паразитную емкость и добротность.

Механический монтаж также имеет значение. Незакрепленные тороиды могут изнашиваться через изоляцию под воздействием вибрации, вызывая короткие замыкания. Варианты защиты включают опорные пластины, термоусадочную трубку или заливку эпоксидной смолой.

Заключение

Выбормощные тороидальные индукторыРечь идет о точном соответствии технических параметров. Хороший поставщик предоставляет не только качественную продукцию, но и предварительную поддержку при проектировании. Выбирайте то, что подходит вашему приложению – не обязательно то, что стоит дороже всего.
