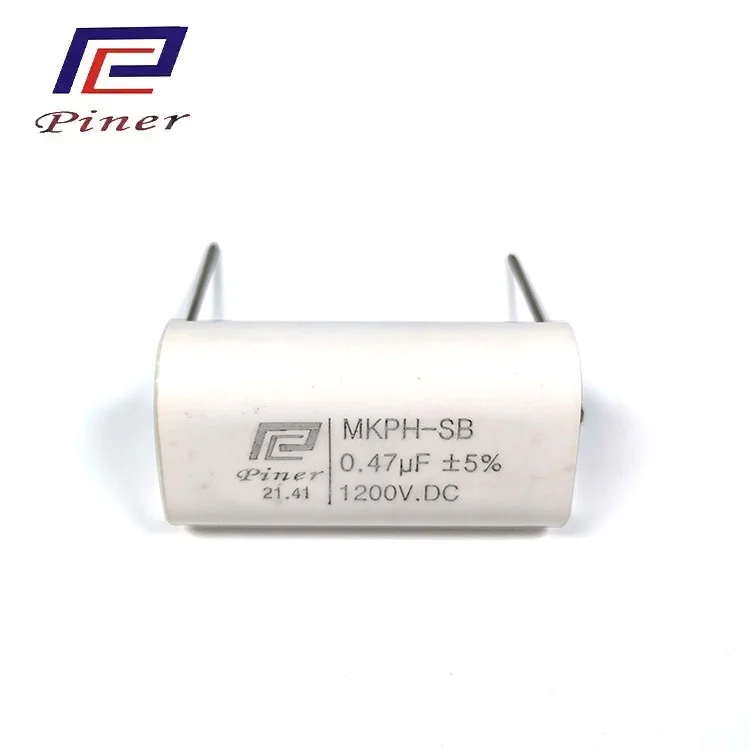

A Конденсатор модуля коммутации системыиграет важную роль в преобразовании энергии, управляя электрической энергией в коммутационных цепях, уменьшая колебания напряжения и поддерживая стабильную работу при изменяющихся нагрузках. Поскольку импульсные источники питания становятся все более важными в фотоэлектрических инверторах, системах хранения энергии, зарядном оборудовании для электромобилей и промышленных системах управления, выбор конденсаторов стал ключевым фактором в энергоэффективности и проектировании схем.
Импульсные источники питания регулируют электрическую мощность путем быстрого включения и выключения полупроводниковых приборов. Этот процесс обеспечивает эффективное преобразование энергии, но также создает пульсации напряжения и тока, которыми должна управлять окружающая цепь.
Конденсаторы накапливают и выделяют электрическую энергию во время циклов переключения, помогая стабилизировать напряжение постоянного тока, фильтровать нежелательные электрические компоненты и уменьшать колебания в силовом каскаде. Их характеристики влияют на пульсации напряжения, переходные процессы, электромагнитные помехи и условия работы других электронных компонентов.
Вклад конденсатора зависит от его положения в цепи. Входные конденсаторы помогают управлять изменениями напряжения на силовом каскаде, а выходные конденсаторы сглаживают преобразованное напряжение, подаваемое на нагрузку. Конденсаторы, используемые в резонансных или снабберных цепях, выполняют различные функции, включая поддержку коммутационных переходов и управление поведением схемы.
Выбор конденсатора включает в себя не только номинальную емкость и номинальное напряжение. Эквивалентное последовательное сопротивление (ESR), эквивалентная последовательная индуктивность (ESL), диэлектрические потери, допустимые пульсации тока и рабочая температура могут влиять на производительность.
ESR способствует резистивным потерям при прохождении пульсаций тока через конденсатор. Для упрощенной резистивной модели соответствующие потери мощности можно выразить как P = I² × ESR, где I представляет собой эффективный пульсирующий ток. Более низкое ESR может уменьшить этот компонент потерь, хотя фактическая производительность также зависит от частоты, температуры, конструкции и состояния схемы.
ESL влияет на высокочастотный импеданс и переходные процессы, а диэлектрические свойства влияют на рассеивание энергии во время повторяющихся циклов зарядки и разрядки. Температура и электрическое напряжение также влияют на срок службы. Таким образом, выбор подходящих характеристик рабочей частоты и профиля тока может помочь сбалансировать эффективность преобразования, тепловые характеристики и долговременную стабильность.
A Конденсатор модуля коммутации системыможет выполнять различные функции в зависимости от топологии питания и положения схемы. В резонансных преобразователях LLC конденсаторы составляют часть резонансной сети наряду с индуктивными элементами. Их электрические характеристики влияют на резонансную частоту и условия передачи энергии через преобразователь.
В фазосдвинутых мостовых преобразователях (PSFB) конденсаторы могут поддерживать фильтрацию входного сигнала, сглаживание выходного сигнала или другие функции схемы. Требуемая емкость, номинальное напряжение, допустимый ток пульсаций и диэлектрические характеристики варьируются в зависимости от предполагаемой роли.
В фотоэлектрических инверторах и инверторах для хранения энергии конденсаторы звена постоянного тока помогают стабилизировать промежуточную шину постоянного тока между этапами преобразования. В зарядном оборудовании для электромобилей и источниках питания базовых станций связи конденсаторы обеспечивают фильтрацию и управление переходными процессами при различных рабочих нагрузках. В промышленных системах управления также используются конденсаторы для поддержания подходящих электрических условий в цепях преобразования энергии и управления.
Электрические характеристики зависят от свойств материала, конструкции компонентов, последовательности производства и процессов контроля. Производство пленочных конденсаторов может включать намотку пленки, металлизацию торцевой поверхности, герметизацию, маркировку и электрические испытания. Каждый этап вносит свой вклад в физические и электрические характеристики готового компонента.
Guangdong Haoer Electronics Co., Ltd. и ее дочерняя компания Foshan Pin'er Electronics Co., Ltd. работают в смежных областях электронных компонентов. Haoer специализируется на высокочастотных трансформаторах, фильтрах и катушках индуктивности, а Pin'er специализируется на пленочных и промышленных конденсаторах. Их документально подтвержденное производственное оборудование включает машины для металлизации, оборудование для смешивания и заливки эпоксидных смол, системы лазерной маркировки и тестеры конденсаторов.
Электрический осмотр позволяет оценить емкость, выдерживаемое напряжение, изоляцию и характеристики потерь. Входной контроль материалов и выходной контроль продукции также являются частью документированного процесса контроля качества. Эти меры важны для поддержания стабильности производства, особенно для компонентов, используемых в требовательных приложениях преобразования энергии.
Повышение энергоэффективности требует скоординированного проектирования всей схемы преобразования. Инженеры обычно оценивают частоту переключения, профиль нагрузки, пульсирующий ток, температурные условия, размещение компонентов и электрические характеристики взаимосвязанных компонентов. Увеличение емкости само по себе не обязательно повышает эффективность, поскольку размер, потери, переходные характеристики и стабильность схемы необходимо учитывать вместе.
Поэтому конденсатор модуля коммутации системы следует оценивать в соответствии с его конкретной электрической функцией, а не как изолированный компонент. В системах, использующих топологии LLC или PSFB, выбор конденсатора и моделирование схемы могут помочь оценить резонансное поведение, электрическое напряжение и ожидаемые условия эксплуатации перед проверкой прототипа.
Поскольку силовая электроника продолжает использоваться в возобновляемых источниках энергии, на транспорте, в телекоммуникациях и промышленной автоматизации, конструкция конденсаторов по-прежнему тесно связана с эффективностью преобразования энергии. Понимание взаимодействия между диэлектрическими материалами, электрическими параметрами, топологией схемы и условиями эксплуатации обеспечивает практическую основу для оценки того, какКонденсатор модуля коммутации системыспособствует повышению энергоэффективности.
