Анализ применения пленочных конденсаторов в электромагнитном нагревательном оборудовании

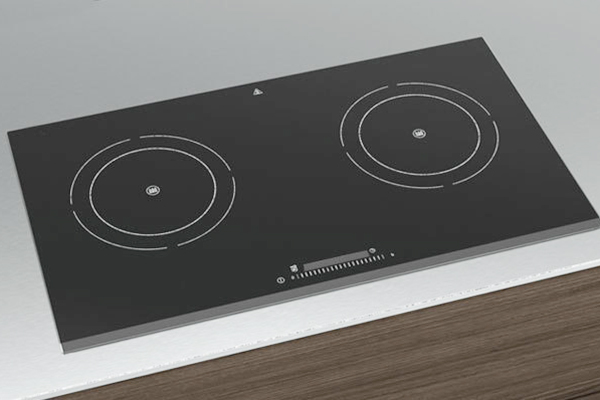

Технология электромагнитного нагрева (IH) широко используется в бытовой технике и промышленном оборудовании, включая индукционные плиты, рисоварки IH, индукционные водонагреватели, запечатывающие машины и промышленные плавильные печи. Эти устройства преобразуют переменный или постоянный ток в высокочастотный переменный ток (1 кГц – 1 МГц) через полумостовые или полномостовые инверторные схемы. Высокочастотный ток создает переменное магнитное поле, которое индуцирует вихревые токи в металлических предметах, вызывая выделение тепла.

Пленочные конденсаторы играют решающую роль в цепях IH, выполняя три основные функции:

1. Входная фильтрация ЭМС (C1/C2)

Вместе с синфазными дросселямипленочные конденсаторыформируют фильтры Пи-типа на входе переменного тока. Они подавляют электромагнитные помехи, создаваемые высокоскоростным переключением IGBT, и защищают оборудование от внешних помех в сети. В C1 обычно используются конденсаторы типа MKP‑X2 (3 мкФ — 10 мкФ, 275–300 В переменного тока, соединение Y), а в C2 — металлизированные пленочные конденсаторы MKP (3 мкФ — 10 мкФ, 450 В переменного тока — 500 В переменного тока, соединение треугольником).

2. Звено постоянного тока (C3)

После выпрямления трехфазного моста C3 работает с индуктором, сглаживая пульсирующий постоянный ток до стабильного постоянного тока для каскада инвертора. Его основная роль заключается в поддержке линии постоянного тока, поглощая пульсации тока и гармонические напряжения, генерируемые при переключении IGBT, предотвращая автоколебания в шине постоянного тока, которые могут повредить IGBT и сократить срок службы оборудования.

3. Высокочастотный резонансный контур.

Резонансный конденсатор (обычно 0,1–0,8 мкФ, рассчитанный на напряжение до 1600 В постоянного тока) образует контур с индукционной катушкой, создавая высокочастотное осциллирующее магнитное поле, которое генерирует тепло в металлической заготовке. Индукционные плиты обычно работают на частоте 20–40 кГц, создавая высокие значения dv/dt и большие пульсирующие токи через резонансный конденсатор.

Почему пленочные конденсаторы?

Металлизированные полипропиленовые пленочные конденсаторы предпочтительнее для приложений IH из-за:

● Низкие потери на высоких частотах. Низкий коэффициент рассеяния обеспечивает минимальный внутренний нагрев.
● Низкие значения ESR и ESL. Критически важны для передачи высоких пульсаций тока и минимизации выделения тепла. Усовершенствованные конденсаторы MKP могут достигать ESR ниже 15 мОм, что значительно снижает риск повышения температуры.
● Высокая устойчивость к dv/dt — необходима для резонансных цепей, подверженных быстрым изменениям напряжения.
● Отличные свойства самовосстановления. Локальный пробой диэлектрика устраняется без катастрофических повреждений, обеспечивая длительный срок службы.
● Неполяризованная конструкция. Упрощает компоновку схемы и выдерживает обратное напряжение без повреждений.
● Компактный размер и высокая удельная мощность. Позволяет создавать тонкие интегрированные конструкции для современных приборов IH.

Пленочные конденсаторыявляются незаменимыми компонентами электромагнитного нагревательного оборудования, обеспечивающими надежную высокочастотную работу, эффективное преобразование энергии и длительный срок службы. Для OEM-производителей и производителей блоков питания выбор пленочных конденсаторов с соответствующими характеристиками, включая номинальное напряжение, характеристики du/dt, ESR и тепловые характеристики, имеет важное значение для обеспечения надежности продукта и конкурентоспособности на рынке.
