Высокочастотные трансформаторы серии EDR: низкопрофильная конструкция для высокой плотности мощности

Глобальное стремление к более высокой плотности мощности и миниатюризации электронных систем меняет индустрию магнитных компонентов. В основе этой трансформации лежит серия высокочастотных трансформаторов EDR — конструкция с низкопрофильным ферритовым сердечником, сочетающая в себе компактный размер, превосходное магнитное экранирование и высокую мощность для требовательных приложений силовой электроники.

Технические характеристики

Функции

• Низкопрофильная конструкция — обеспечивает интеграцию в печатные платы с ограниченным пространством.
• Превосходное магнитное экранирование — минимизирует электромагнитные помехи (EMI) и перекрестные помехи.
• Высокая мощность при небольшом объеме. Выходная мощность до 800 Вт при компактных размерах.

Проектно-технический фонд

Трансформаторы серии EDR построены на основе архитектуры планарного ферритового сердечника с использованием геометрий сердечника E-типа, EC, ETD, EER, PQ или RM. Цилиндрическая конструкция центральной колонны снижает потери меди примерно на 11% по сравнению с прямоугольными поперечными сечениями, одновременно облегчая намотку и улучшая отвод тепла. Низкопрофильная конструкция обеспечивает интеграцию поверхностного монтажа в печатные платы с ограниченным пространством.

Диапазон частот варьируется от 20 до 500 кГц, а потребляемая мощность — от 10 до 800 Вт. Тепловые характеристики гарантированы в рабочем диапазоне от -40 °C до +125 °C, при условиях хранения от -25 °C до +85 °C и влажности от 30% до 95%. Выбор материалов сердечника включает PC40, PC44, PC95 и высокочастотные ферриты следующего поколения PC95D/PC95A с низкими потерями, предлагая разработчикам точный компромисс между стоимостью, проницаемостью и характеристиками потерь в сердечнике.

Варианты для конкретного применения

Серия EDR охватывает различные механические конструкции и позволяет удовлетворить разнообразные потребности в преобразовании энергии:

• ЭДР28-- Самая популярная конструкция для светодиодного лампового освещения, поддерживающая входное напряжение 85–265 В переменного тока и выходное 4–24 В постоянного тока. В сочетании с основным материалом PC44 EDR28 обеспечивает эффективную производительность при сверхнизком профиле.
• ЭДР39-- Многообмоточная конфигурация (четыре обмотки), предназначенная для импульсных источников питания с несколькими выходами, промышленных систем управления и адаптеров высокой мощности. Имеет магнитные сердечники PC40, низкую индуктивность рассеяния, высокое выдерживаемое напряжение и стабильную совместимость от партии к партии.
• ЭДР2609/2809/2810/3909-- Основания общего назначения для оборудования связи, источников питания телевидения, силовых каскадов кондиционеров, компьютерных систем питания и различных преобразователей постоянного тока в постоянный.
• ЭДР3810-- Ультратонкий дизайн с запатентованной конструкцией кронштейна, обеспечивающей низкопрофильное размещение печатной платы. Оснащенный ферритовыми сердечниками PC95D/PC95A с низкими потерями, он обеспечивает высокую эффективность и одновременно снижает производственные затраты за счет полностью автоматизированного производства.

Дифференциалы производительности

Низкая индуктивность утечки и контроль электромагнитных помех

Замкнутая магнитная цепь, присущая архитектуре EDR, обеспечивает минимальную индуктивность рассеяния и превосходное магнитное экранирование, что значительно снижает электромагнитные помехи. Это особенно важно для высокочастотных импульсных преобразователей, где традиционные формы сердечников часто не соответствуют требованиям по электромагнитным помехам. Эффективное экранирование облегчает прохождение строгих сертификаций по электромагнитной совместимости без дорогостоящих дополнительных этапов фильтрации.

Превосходное управление температурным режимом

Цилиндрическая геометрия центральной колонны улучшает рассеивание тепла по сравнению с традиционными прямоугольными конструкциями сердечника, а широкий диапазон рабочих температур от -40 °C до +125 °C делает серию EDR подходящей для наружных и промышленных условий.

Компактный размер, высокая плотность мощности

Несмотря на свой низкий профиль, серия EDR обеспечивает выходную мощность до 800 Вт, что делает ее идеальным выбором для приложений, где пространство на печатной плате ограничено, но требуется высокая мощность, например, драйверы светодиодов, промышленные источники питания и встроенные зарядные устройства.

Качество и соответствие

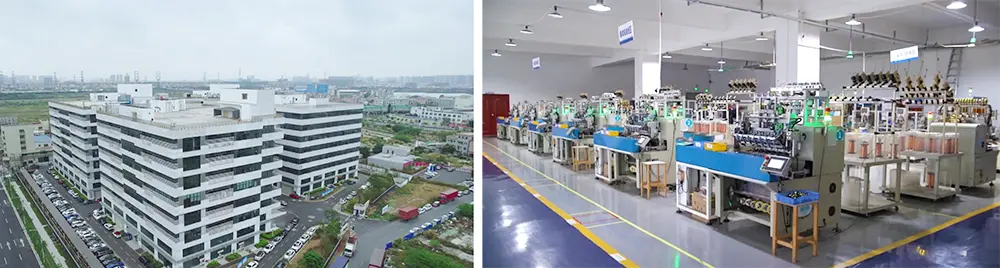

Компания Guangdong Haoer Electronics Co., LTD производит трансформаторы серии EDR в рамках комплексной системы управления качеством от IQC до OQC. Каждое устройство проходит 100% электрические испытания, включая индуктивность, индуктивность рассеяния, DCR, выдерживаемое напряжение (Hi‑Pot) и сопротивление изоляции. Основные материалы можно отследить до ведущих поставщиков с помощью отчетов RoHS и REACH для каждой партии. Продукция сертифицирована по стандартам UL, CE и ISO9001 и полностью соответствует международным требованиям безопасности для экспортных рынков.

Серия EDR предлагает универсальное и высокопроизводительное решение для современных задач преобразования энергии — от ультратонких светодиодных драйверов до промышленных источников питания с несколькими выходами. Благодаря низкопрофильной конструкции, отличному магнитному экранированию и способности выдавать до 800 Вт при небольшом объеме трансформаторы EDR обеспечивают надежный путь к меньшим, более холодным и более эффективным системам электропитания.
