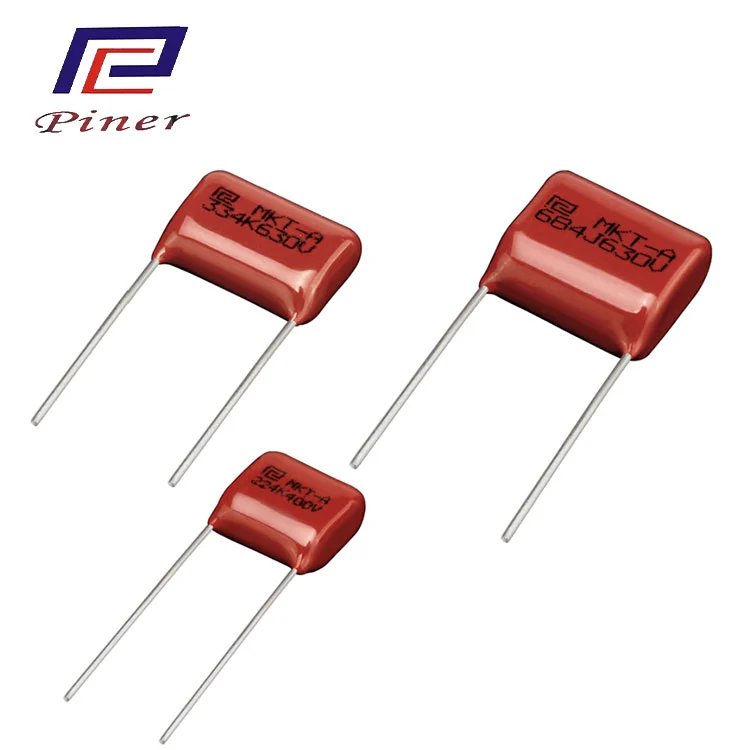

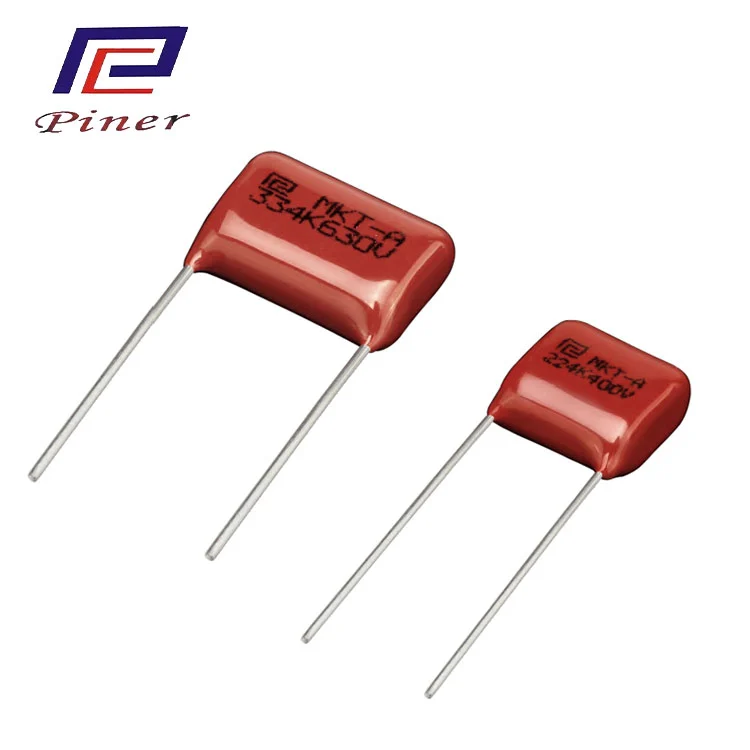

Конденсатор цепи зажигания

Конденсатор цепи зажигания, производимый компанией Piner, представляет собой специализированную модель для систем зажигания, в которых используются пленочные конденсаторы из металлизированного полиэстера (ПЭТ). Он был настроен для мгновенных импульсов высокого напряжения, высокочастотной зарядки и разрядки, а также высокотемпературной вибрации ядра различных высоковольтных электронных схем зажигания. Основное внимание уделяется характеристикам устойчивости к импульсам высокого напряжения, быстрой зарядке и разрядке, а также устойчивости к высокотемпературной вибрации. Это ключевой компонент для достижения накопления энергии – мгновенного высвобождения энергии в системе зажигания. Он прекрасно удовлетворяет специальным требованиям цепей зажигания в двигателях внутреннего сгорания, топливной аппаратуре и т.п. По сравнению с конденсатором МКТ общего назначения достигается качественное улучшение импульсной стойкости, циклического ресурса, адаптируемости к суровым условиям работы. Он широко используется в автомобилях, мотоциклах, топливном оборудовании и промышленных/военных устройствах зажигания.

Исключительно высокая устойчивость к импульсам высокого напряжения:

Разработанный специально для мгновенного получения высоковольтного импульса при зажигании, он выдерживает высокочастотные импульсные воздействия, в несколько раз превышающие номинальное напряжение, без пробоя и коронного разряда. Импульсный отклик быстрый, что идеально соответствует требованиям схемы зажигания к «мгновенному выделению энергии высокого напряжения»;

· Эффективная и быстрая зарядка и разрядка:

Сердечник имеет чрезвычайно низкое сопротивление, а конструкция безиндуктивной структуры снижает потери при зарядке и разрядке, обеспечивая быстрое накопление энергии - мгновенное высвобождение энергии, обеспечение достаточной энергии искры зажигания и решение таких проблем, как слабое зажигание и гасание пламени;

· Стабильная работа в диапазоне температур 120℃:

Номинальная рабочая температура составляет от -40℃ до +120℃. Он может адаптироваться к высокотемпературным условиям работы, например, в моторном отсеке и в полостях топливных печей. При высоких температурах сопротивление и емкость изоляции существенно не снижаются, а при низких температурах не происходит замерзания работоспособности. Он соответствует сложным высокотемпературным условиям эксплуатации на открытом воздухе и в транспортных средствах;

· Сверхвысокочастотный цикл зарядки и разрядки:

Количество циклов зарядки и разрядки составляет ≥ 10⁶ раз, что намного превышает количество циклов зарядки и разрядки обычных конденсаторов МКТ. Он может удовлетворить требования использования долгосрочного высокочастотного зажигания топливного оборудования, а срок службы соответствует системе зажигания в целом;

· Надежное самовосстановление при высокой температуре:

Утолщенные металлизированные электроды высокой плотности оптимизируют самовосстанавливающийся спусковой механизм. В двойных условиях высокой температуры 120 ℃ и высокого напряжения локальный пробой все равно может быть завершен мгновенно, что позволяет избежать выхода из строя конденсатора и разрушения системы зажигания;

· Отличная вибро- и ударостойкость:

Корпус сердечника плотно фиксируется, а штифты армируются и привариваются. Он выдерживает высокочастотные вибрации автомобильной/передвижной топливной аппаратуры (в соответствии со стандартами вибрации транспортных средств), без ослабления корпуса сердечника или поломки штифта и подходит для передвижного/стационарного оборудования зажигания;

· Устойчивость к суровым условиям окружающей среды:

Полностью герметичная эпоксидная упаковка, влагонепроницаемая, маслостойкая, пыленепроницаемая, может длительно работать в масляных пятнах, масляных парах топливного оборудования и пыли промышленного оборудования, при этом эффективность изоляции не снижается;

· Неполярный дизайн, гибкая установка:

Не нужно различать положительные и отрицательные полюса. Он может напрямую адаптироваться к сценариям импульсного постоянного тока цепи зажигания. Расстояние между контактами стандартизировано, подходит для вставки/монтажа печатной платы различных модулей зажигания и воспламенителей, дополнительная настройка схемы не требуется.

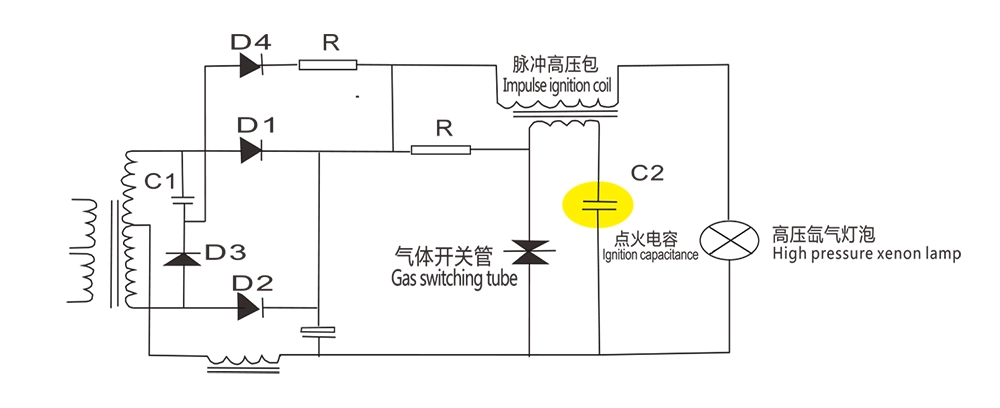

Типичное применение схемы

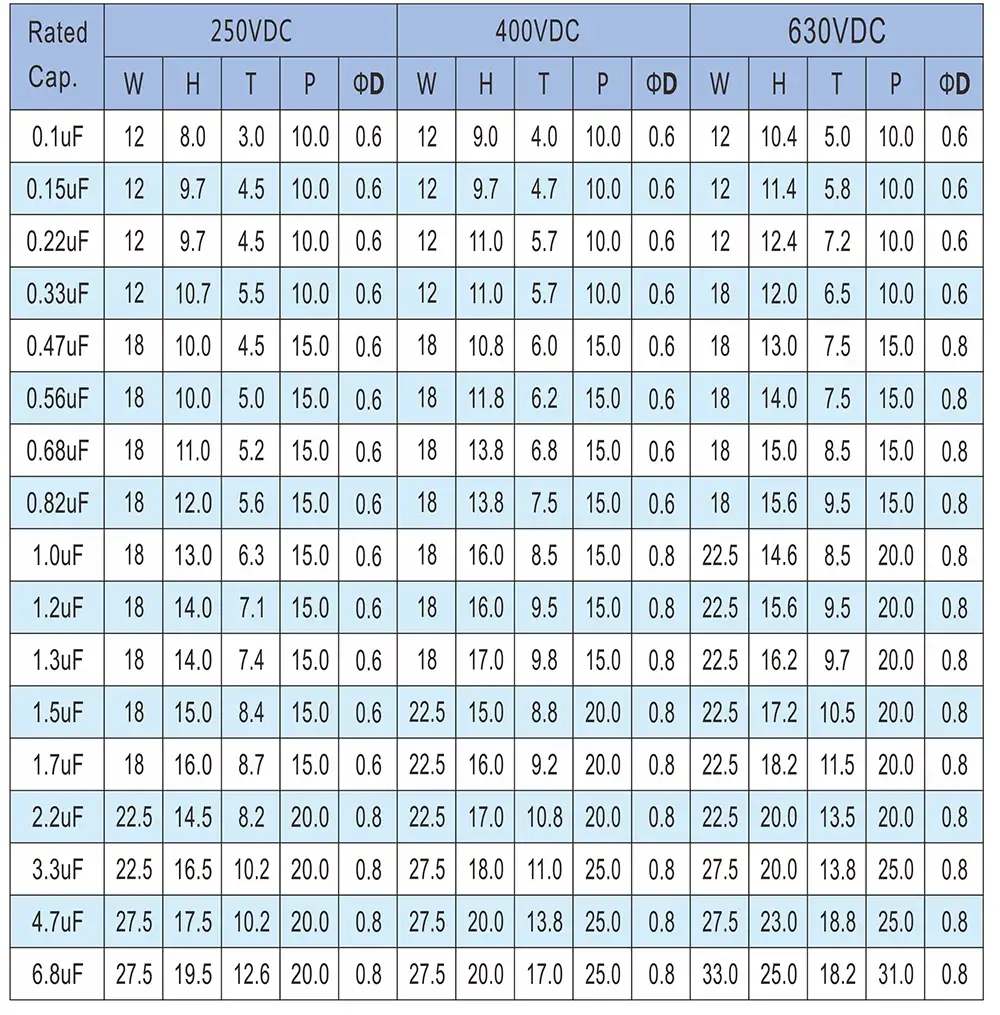

Характеристики MKT Regular

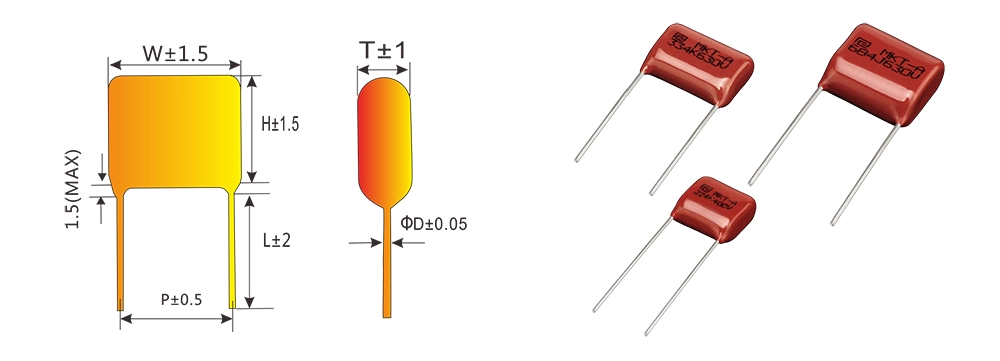

Размер пленочного конденсатора MKT: мм

Примечание: указанный выше размер предназначен только для справки. Возможна настройка в соответствии с требованиями клиентов.

Области применения

Конденсатор цепи зажигания является основным компонентом всех высоковольтных электронных систем зажигания. Он широко используется в оборудовании, работающем на топливе, которое требует «высоковольтного импульсного зажигания и мгновенного накопления энергии», а также в гражданских устройствах зажигания и промышленном оборудовании зажигания. Типичные области применения следующие:

1. Автомобильное топливное оборудование: электронные воспламенители (CDI), модули зажигания, блоки высоковольтных вспомогательных цепей для автомобилей, мотоциклов и трициклов, отвечающие за накопление и мгновенное высвобождение энергии для зажигания, повышение эффективности зажигания;

2. Машины общего назначения, работающие на топливе: цепи зажигания для небольших машин, работающих на топливе, таких как бензиновые генераторы, дизельные двигатели, бензопилы, газонокосилки, опрыскиватели и т. д., подходящие для сложных условий работы на открытом воздухе, в условиях высокой температуры и вибрации;

3. Печи гражданские топливные/отопительное оборудование: Высоковольтные устройства электронного розжига газовых плит, плит сжиженного газа, подогревателей топлива, грилей-барбекю и т.п., решающие вопросы совместимости для высокотемпературных и замасленных условий работы печных полостей;

4. Промышленное оборудование для зажигания: электронные системы зажигания для промышленных котлов, мусоросжигательных заводов, топливных печей и помещений для обжига красок, подходящие для промышленных объектов с высокими температурами, пылью и частыми требованиями к воспламенению;

5. Системы зажигания судовых/строительных машин: Модули зажигания для судовых дизелей, экскаваторов, погрузчиков и т.п., адаптированные к суровым условиям работы, таким как повышенная влажность на судах и вибрация строительной техники;

6. Другие устройства зажигания высокого напряжения: специальное оборудование импульсного зажигания высокого напряжения для устройств зажигания фейерверков, наружных устройств зажигания и т. д., обеспечивающее стабильное хранение и поддержку высвобождения энергии.

Заводская сила

Foshan Pin'er Electronics Co., Ltd. является отечественным профессиональным производителем пленочных конденсаторов. Основное внимание уделяется исследованиям, производству и продаже металлизированных полипропиленовых пленочных конденсаторов. Компания придерживается концепции «технология, качество прежде всего» и создала систему самоконтроля полного процесса, от материалов до готовой продукции, обеспечивая высоконадежную конденсаторную продукцию для областей новой энергетики, промышленного контроля и бытовой электроники.

Для обеспечения качества и эффективности компания «Пир Электроникс» оснащена ведущим в отрасли полностью автоматизированным производственным и испытательным оборудованием, в том числе:

Высокоскоростная намоточная машина: обеспечивает точную намотку пленки, обеспечивая однородность продукта;

Вакуумная гальваническая машина: повышает проводимость электрода и устойчивость к перенапряжению;

Полностью автоматическая сварочно-сборочная машина: обеспечивает визуальное позиционирование и лазерную сварку, повышая эффективность производства;

Интеллектуальный тестер конденсаторов: проводит комплексное тестирование параметров и отслеживание данных продукта;

Машина для смешивания и заливки эпоксидной смолы: Обеспечивает упаковку без пузырьков, улучшая влагонепроницаемые и изоляционные свойства продукции.

Благодаря современному оборудованию и строгому контролю качества Piel Electronics обеспечивает полную отслеживаемость производства, гарантируя стабильную производительность, надежность и долговечность каждого продукта.
