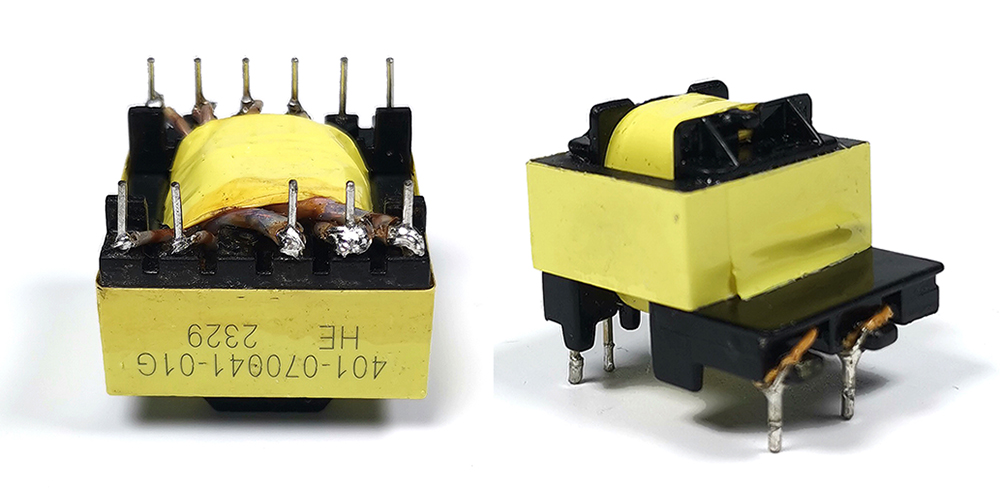

Высокочастотные трансформаторы в настоящее время являются важной частью современных электронных устройств. Как производитель силовых трансформаторов, мы —Гуандун Хаоэр Электроникс Лтд.и Foshan Pin'er Electronics Co., Ltd. – знают свою важность в адаптерах питания, зарядных устройствах и новых энергетических системах. По сравнению со старомодными сетевыми трансформаторами, высокочастотные гораздо меньше по размеру и гораздо более эффективны. Но почему? Давайте разберем это простыми словами: как они работают, какие материалы используют и как они устроены.
Они работают за счет электромагнитной индукции — того же основного принципа, что и любой трансформатор. Закон Фарадея гласит, что выходное напряжение зависит от коэффициента витков катушек. Но суть в том, что магнитный поток ядра меняется со временем. Традиционные трансформаторы работают на частоте 50 или 60 Гц — это медленно. Высокочастотные трансформаторы работают на частоте десятков кГц или даже МГц. Чем выше частота, тем больше раз магнитный поток меняется в секунду. Это означает, что мы можем использовать гораздо меньшее ядро для обеспечения той же мощности. Это настоящая физика, лежащая в основе уменьшения размера.
Все сводится к простому правилу: необходимая площадь ядра обратно пропорциональна квадратному корню из частоты. Например, если поднять частоту с 50 Гц до 100 кГц, площадь ядра может сократиться в десятки раз. Таким образом, при той же выходной мощности сердечник и медные обмотки становятся крошечными. Громоздкий традиционный трансформатор может весить несколько килограммов, а высокочастотный для той же работы — всего несколько сотен граммов. Это экономит материал и делает его идеальным для компактных гаджетов, таких как зарядные устройства для телефонов или светодиодные драйверы.
Для этой работы мы используем ферритовые сердечники. Феррит обладает высокой магнитной проницаемостью и высоким электрическим сопротивлением, поэтому он снижает потери на вихревые токи и остается стабильным на высоких частотах. Мы также улучшаем конструкцию катушек с помощью многослойных обмоток или плоских трансформаторных структур, чтобы сэкономить еще больше места. На наших заводах мы используем автоматизированную прецизионную намотку, чтобы гарантировать высокую надежность этих крошечных трансформаторов.
Эффективность – еще одно большое преимущество. Наши высокочастотные трансформаторы часто имеют КПД более 90%, в то время как традиционные обычно имеют КПД около 80%. Почему?
● Меньшие потери в сердечнике и меди:Потери в сердечнике растут с увеличением частоты, но мы используем ферритовые материалы с низкими потерями, чтобы держать это под контролем. А поскольку более высокая частота означает меньшее количество витков, потери в меди (потери на сопротивление в обмотках) значительно снижаются.
● Быстрое переключение с технологией мягкого переключения:Мы соединяем эти трансформаторы с современными полупроводниками, такими как MOSFET или IGBT, и используем методы мягкого переключения, чтобы сократить потери энергии во время переключения. Меньше отходов – меньше тепла.
● Лучшее управление теплом:Меньший размер также способствует охлаждению. Мы добавляем герметизацию и интеллектуальную тепловую конструкцию, чтобы трансформаторы оставались эффективными даже в жарких условиях.
Высокочастотные трансформаторы используются повсюду — в импульсных источниках питания, солнечных инверторах, зарядных устройствах для электромобилей и т. д. Возьмем, к примеру, быстрые зарядные устройства для смартфонов: с нашими трансформаторами зарядное устройство может быть в три раза меньше зарядного устройства старого образца, а КПД превышает 95%. Это означает более быструю зарядку и меньшее потребление энергии.
С распространением новых широкозонных полупроводников, таких как GaN (нитрид галлия), мы можем поднять частоты еще выше. Это приведет к созданию еще меньших по размеру и еще более эффективных трансформаторов. В компаниях Guangdong Haoer и Foshan Pin'er мы продолжаем совершенствовать материалы и производственные процессы, чтобы предложить высокопроизводительные и экологически чистые решения. Мы считаем, что высокочастотные трансформаторы будут способствовать созданию более легкой, умной и экологичной электроники.
Подводя итог:
Высокочастотные трансформаторы имеют меньшие размеры и более высокую эффективность, просто работая на гораздо более высоких частотах. Это отличный пример того, как теория электромагнетизма, материаловедение и умная инженерия объединяются. ВГуандун Хаоэр Электроникс Лтд.и Foshan Pin'er Electronics Co., Ltd., мы ориентируемся на точное производство, отвечающее самым высоким стандартам. По мере развития технологий эти трансформаторы будут играть еще большую роль в зеленой энергетике и разумной жизни.
