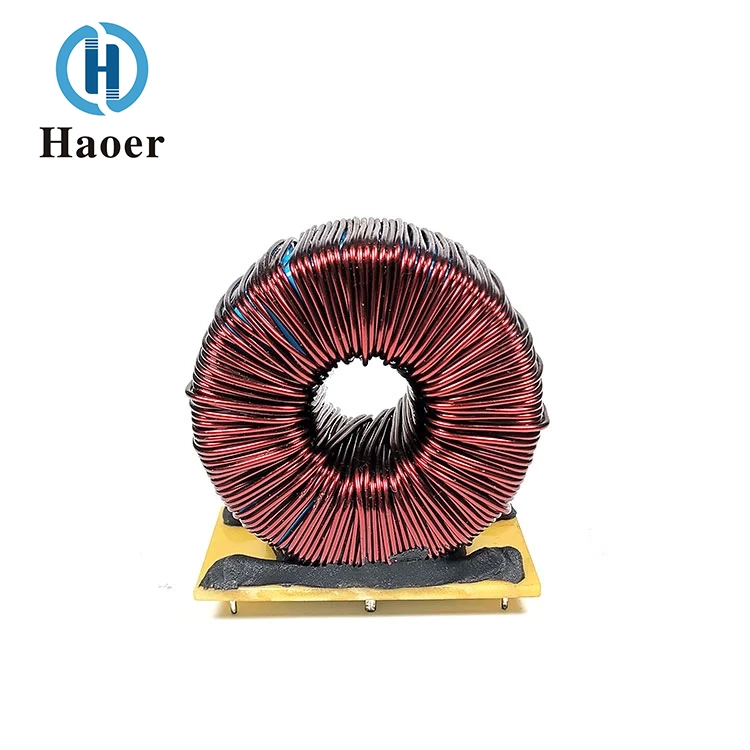

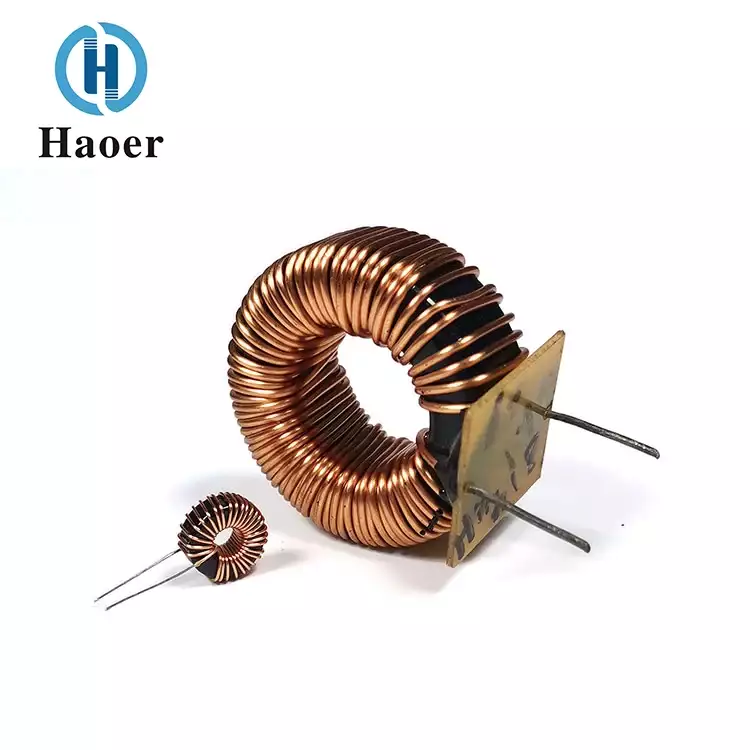

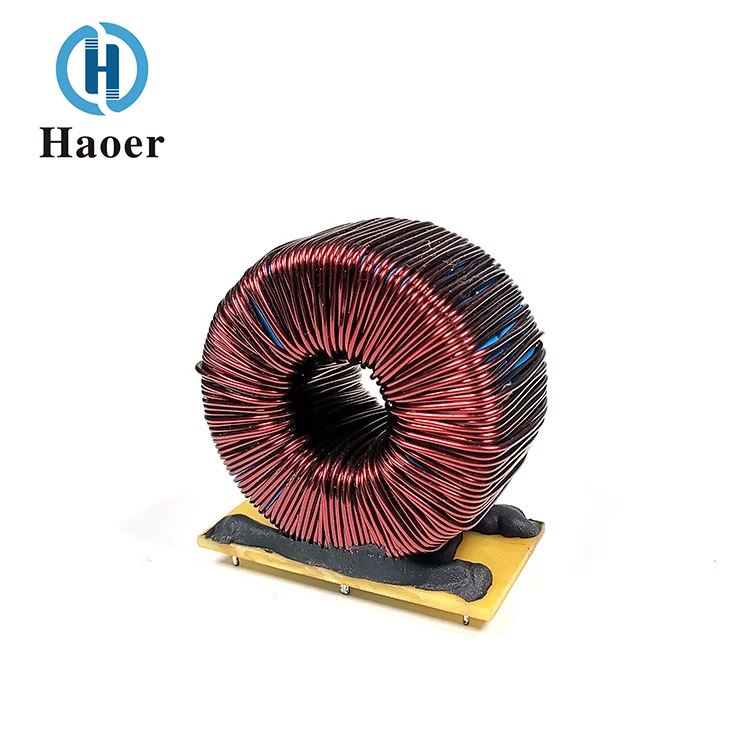

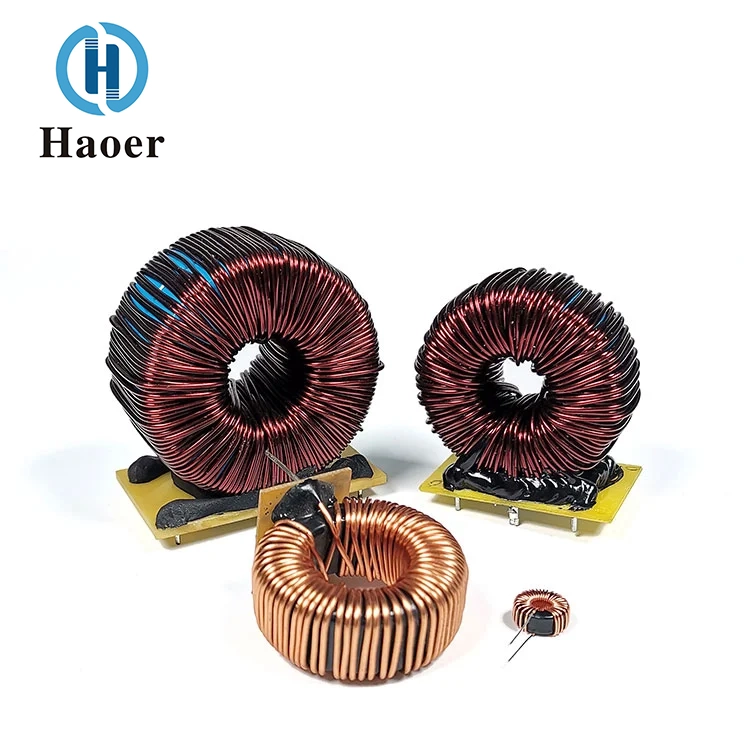

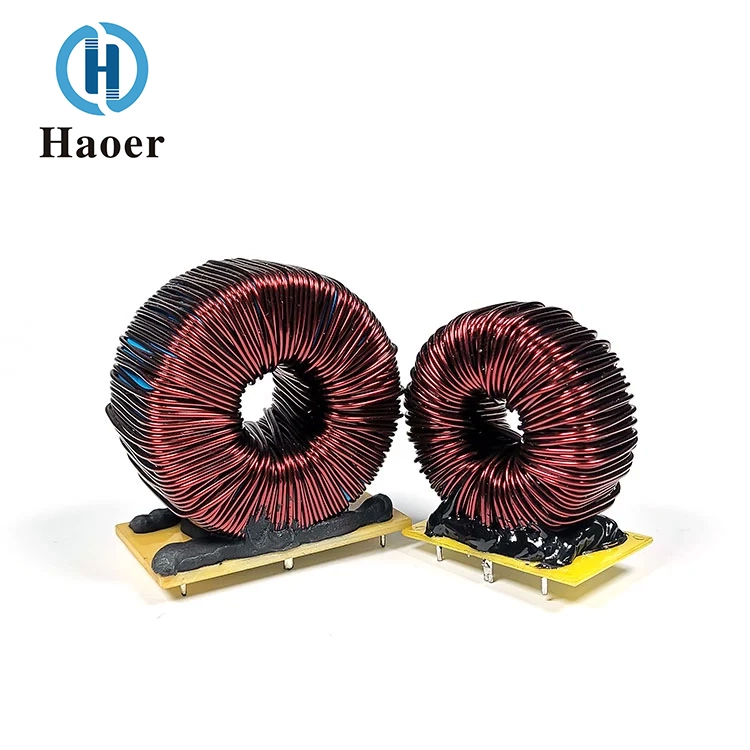

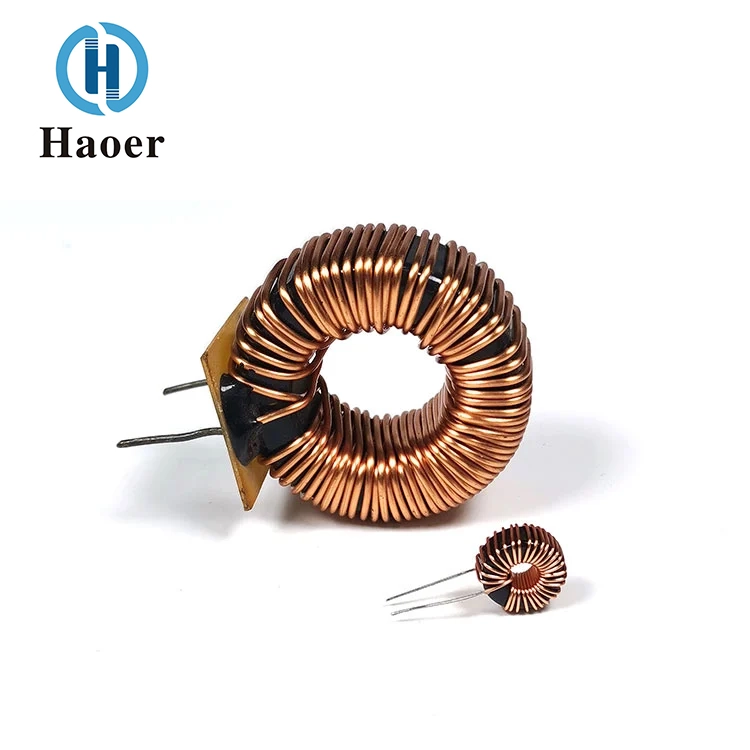

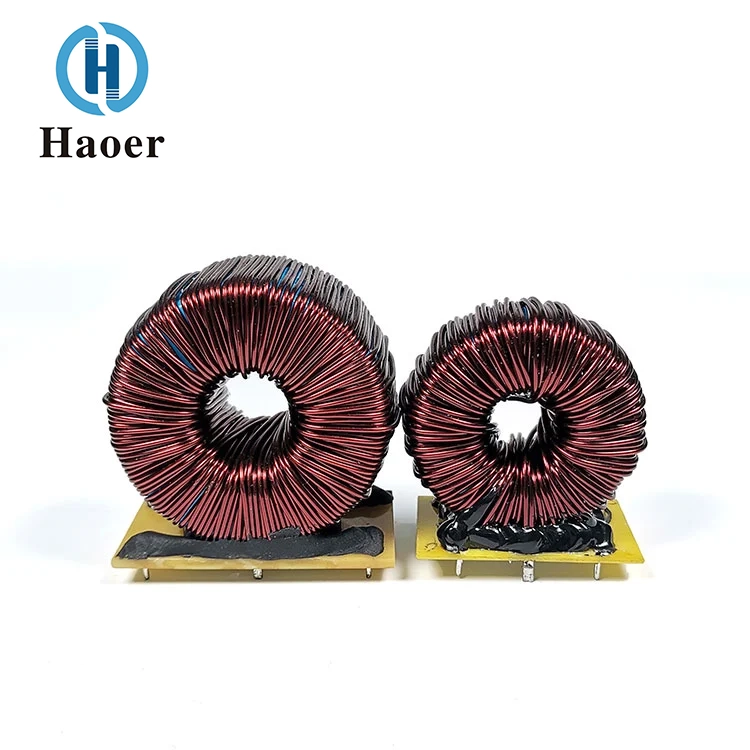

Дифференциальный индуктор с магнитной кольцевой катушкой из железа, кремния и алюминия

1. Материал сердечника: высококачественный китайский дифференциальный индуктор магнитной кольцевой катушки железа, кремния и алюминия от Haoer Electronics, состоящий из порошка сплава железа, кремния и алюминия (Fe-Si-Al), оптимизированного для высокотемпературной стабильности, низких потерь в сердечнике и превосходной магнитной проницаемости в высокочастотных приложениях.

2. Конструкция катушки‌: прецизионно намотанная медная или алюминиевая проволока с изолированными слоями, обеспечивающая минимальные потери на вихревые токи и эффективное накопление энергии‌.

3. «Герметизация»: прочный корпус из эпоксидной смолы или огнестойкого пластика (соответствует стандарту UL94 V-0) для обеспечения механической прочности, влагостойкости и термостойкости.

Подробности о продукте

Параметры

Магнитное кольцо железо-кремний-алюминий

Дифференциальный индуктор с магнитной кольцевой катушкой железо-кремний-алюминий изготавливается путем прессования и спекания порошка тройного магнитомягкого сплава железа-кремния-алюминия. Это основной носитель производительности компонента. Железо-кремний-алюминиевый сплав сочетает в себе высокую плотность потока насыщения сердечника из железного порошка и низкие характеристики феррита. Его магнитная проницаемость стабильна, а температурный коэффициент низкий, что обеспечивает стабильность значения индуктивности в широком диапазоне температур и частот. Магнитное кольцо представляет собой закрытую структуру, которая позволяет максимизировать концентрацию магнитного поля, уменьшить утечку магнитного поля и минимизировать электромагнитные помехи для окружающих компонентов.

Синфазная симметричная обмотка

В нем используется провод из бескислородной эмалированной меди высокой чистоты. Обмотка равномерно и плотно намотана на поверхность магнитного кольца, а два конца обмотки выведены на симметричные клеммы подключения. Когда ток течет с одного конца и выходит с другого конца, внутри магнитного кольца образуется замкнутая магнитная цепь, имеющая высокий импеданс для сигналов синфазных помех (шум одного и того же направления между фазным проводом и нейтральным проводом) и чрезвычайно малый импеданс для постоянного тока или низкочастотного тока, обеспечивая функцию «пропускания постоянного тока и блокирования синфазного переменного тока». Диаметр провода и количество витков точно рассчитаны в соответствии с заданным значением индуктивности и требуемым номинальным током.

Никакого шума не возникает при работе на разных частотах; отличная способность смещения постоянного тока с хорошей стабильностью.

Сверхсильное противопостоянное смещение и высокая способность к насыщению

Плотность магнитного потока насыщения железо-кремний-алюминиевого магнитопровода может достигать 1,05 Тл, что выше, чем у обычного марганцево-цинкового феррита. Он имеет превосходные характеристики защиты от смещения постоянного тока. В условиях суммирования постоянного тока с большим током значение индуктивности не упадет резко, что делает его пригодным для систем электропитания с большим током, таких как зарядные батареи и инверторы.

Широкополосные характеристики с низкими потерями

Диапазон рабочих частот дифференциального индуктора с магнитной кольцевой катушкой железо-кремний-алюминий составляет от 8 кГц до 1 МГц. Потери в сердечнике низкие, что эффективно снижает повышение температуры компонентов и повышает эффективность преобразования энергии в схеме.

Магнитная проницаемость имеет превосходную температурную стабильность.

Коэффициент магнитной проницаемости железо-кремний-алюминиевого магнитопровода низкий. В широком диапазоне температур от -40 ℃ до +125 ℃ скорость изменения значения индуктивности составляет менее ± 10%, что делает его пригодным для суровых температурных условий, таких как промышленные и автомобильные.

Низкая магнитная утечка, отличная электромагнитная совместимость.

Замкнутая структура магнитного кольца значительно снижает излучение магнитного поля. По сравнению с двутавровым индуктором открытой формы он вызывает меньше помех окружающим чувствительным компонентам и не требует дополнительных экранирующих крышек, что упрощает схему схемы.

Высокая надежность и длительный срок службы

Магнитный сердечник из сплава устойчив к вибрации и коррозии. Обмотка тесно интегрирована с магнитным сердечником без риска ослабления. Он может стабильно работать в течение длительного времени в условиях высокой вибрации и высокой влажности.

Спецификация

Внешний диаметр варьируется от 6 мм до 60 мм.

Приложение

Дроссели переменного тока, выходные дроссели, сетевые фильтры, схемы коррекции коэффициента мощности и т. д.

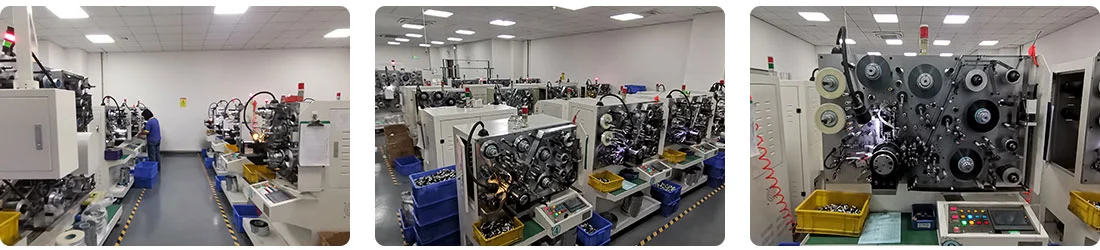

Сила компании
