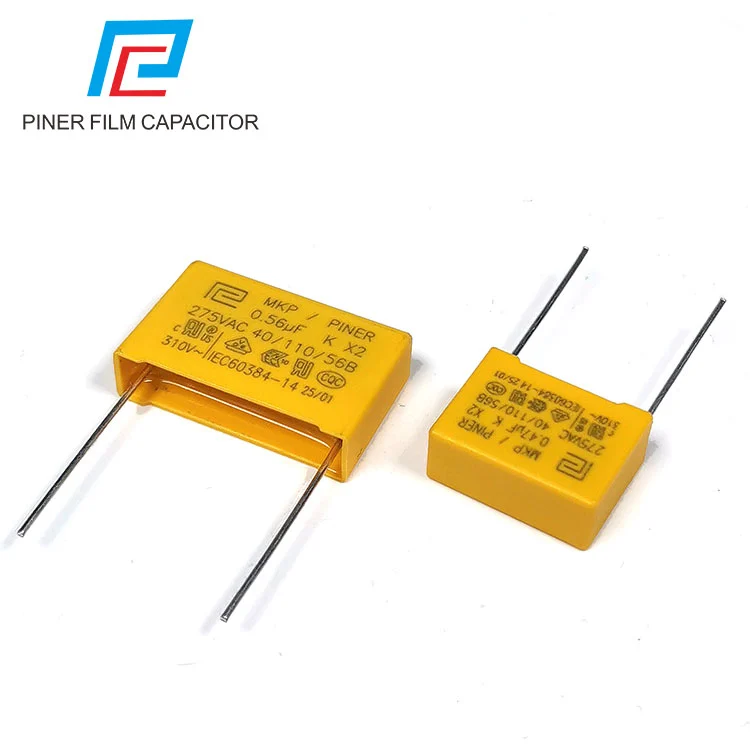

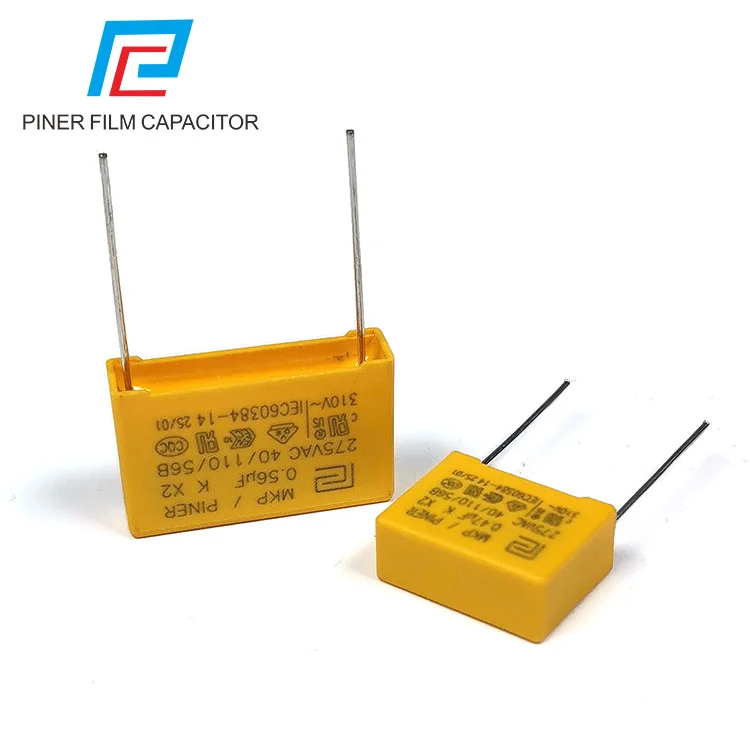

X2 Пленочный конденсатор с защитой от электромагнитных помех

Характеристики

Китайский пленочный конденсатор X2 с защитой от электромагнитных помех от поставщика Piner представляет собой тип конденсатора, специально разработанный для подавления электромагнитных помех и фильтрации мощности и соответствующий строгим международным стандартам безопасности. Это незаменимый компонент безопасности практически всех электронных устройств, подключаемых к сети переменного тока.

Устойчивость к высокому напряжению и высокая импульсная устойчивость: в дополнение к номинальному переменному напряжению (например, 275 В переменного тока, 310 В переменного тока) он должен выдерживать испытания на высокочастотные импульсные напряжения высокой энергии (например, 2,5 кВ, 4 кВ).

Высокая способность к самовосстановлению: металлизированные электроды наделяют его способностью к самовосстановлению. Незначительные точки поломки будут изолированы сами по себе, обеспечивая долгосрочную надежность.

Низкие потери, отличные частотные характеристики: полипропиленовый материал обеспечивает эффективную фильтрацию в диапазоне высокочастотных шумов (150 кГц – 30 МГц).

Высокая изоляционная стойкость и влагостойкость: использование влагонепроницаемой упаковки (обычно герметизация из огнестойкой эпоксидной смолы или пластиковый корпус), обеспечивающей стабильность в суровых условиях.

Огнестойкий корпус: материал корпуса должен соответствовать классу огнестойкости (например, UL94 V-0), чтобы предотвратить возгорание в случае неисправности.

Пленочный конденсатор X2 с защитой от электромагнитных помех представляет собой специальный компонент безопасности, подключаемый на входе источника питания переменного тока. Это не просто фильтрующий конденсатор; это также является решающим барьером в конструкции безопасности оборудования. Эффективно фильтруя электромагнитные помехи, он гарантирует, что даже в случае экстремальных сбоев не возникнет риска поражения электрическим током или возгорания.

Типичное применение схемы

Пленочный конденсатор X2 с защитой от электромагнитных помех почти всегда находится на входе источника питания переменного тока.

Расположение: подключается параллельно между проводом под напряжением и нейтральным проводом и служит конденсатором «фильтра дифференциального режима».

Классическая схема: вместе с синфазным дросселем образует фильтр π-типа, который является стандартной конфигурацией фильтров электромагнитных помех в импульсных источниках питания, зарядных устройствах и адаптерах.

x2 пленочных конденсатора, устойчивых к электромагнитным помехам. Обычные характеристики.

Единица измерения: мм

Примечание. Указанный выше размер предназначен только для справки. Возможна настройка в соответствии с требованиями клиентов.

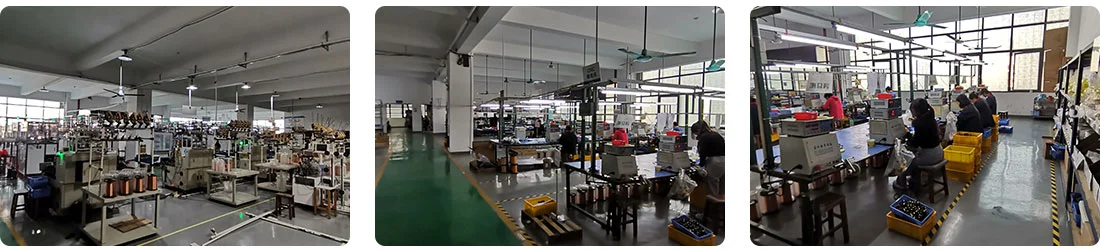

Заводская сила

Foshan Pin'er Electronics Co., Ltd. — национальное высокотехнологичное предприятие, специализирующееся на исследованиях, производстве и продаже металлизированных полипропиленовых пленочных конденсаторов. Компания придерживается концепции «технология, качество прежде всего» и создала систему самоконтроля полного процесса, от выбора сырья до доставки готовой продукции, предназначенную для обеспечения высоконадежных и долговечных конденсаторных решений для областей новой энергетики, промышленного контроля и бытовой электроники.

Чтобы обеспечить стабильность и надежность продукции, Pir Electronics полностью внедрила интеллектуальную производственную систему. Основное технологическое оборудование находится на переднем крае отрасли:

Высокоскоростная намоточная машина: обеспечивает точную намотку пленок микрометровой толщины, обеспечивая постоянство структуры продукта от источника;

Машина для вакуумного напыления золота: использует технологию нанесения покрытия методом испарения для формирования однородных электродов, что значительно улучшает проводимость и устойчивость к перенапряжениям;

Полностью автоматическая сварочно-сборочная машина: объединяет технологию визуального позиционирования и лазерной сварки для достижения высокой эффективности и точности сборки;

Интеллектуальный детектор конденсаторов: выполняет полное определение параметров емкости, потерь и выдерживаемого напряжения, обеспечивая отслеживание данных и анализ качества;

Машина для смешивания и заливки эпоксидной смолы: благодаря технологии вакуумной заливки создается упаковка без пузырьков, что повышает изоляцию и уровень защиты продукта.

Опираясь на полностью отслеживаемую производственную систему и строгий контроль качества, Piel Electronics гарантирует, что каждый конденсатор обладает выдающимися электрическими характеристиками и стабильной адаптируемостью к окружающей среде, что позволяет продуктам клиентов работать надежно и непрерывно в различных сценариях применения.

Сертификат
