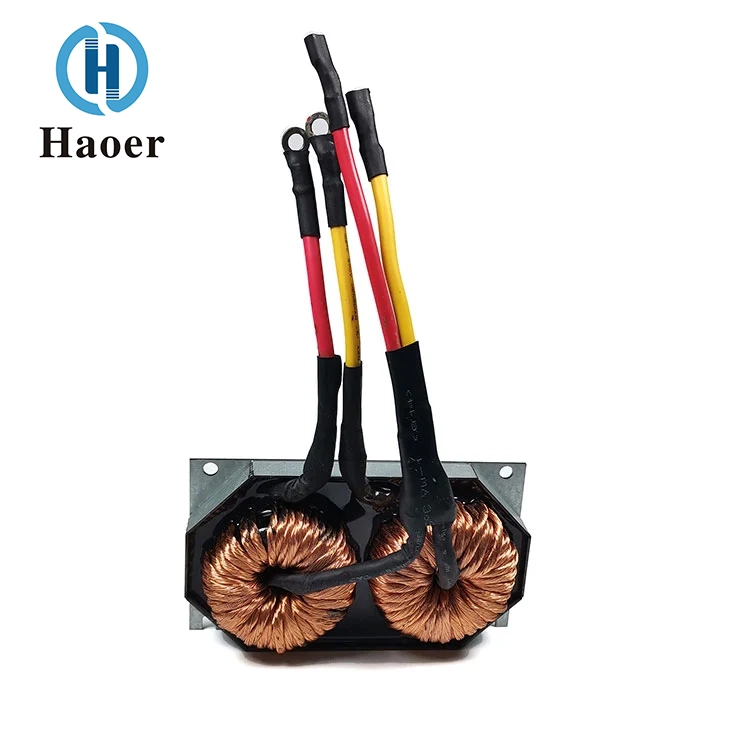

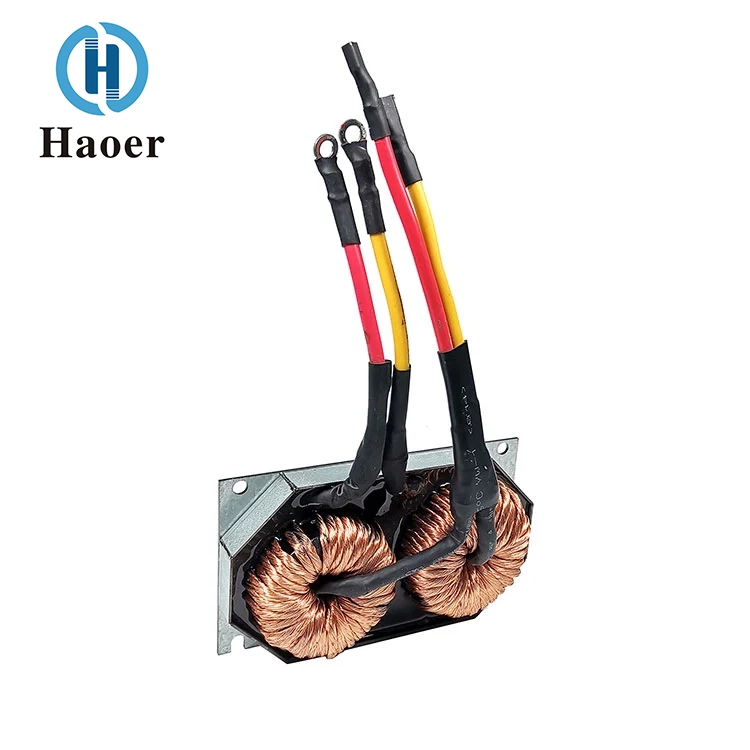

Индуктор сборки автомобильной зарядной станции

Основной принцип работы и функции

Индуктор для сборки автомобильной зарядной станции Haoer в Китае выполняет двойную функцию повышения напряжения и резонансного преобразования в системе автомобильной зарядной станции, поддерживая эффективное преобразование мощности быстрой зарядки:

Индуктор повышения напряжения BOOST подключается последовательно с цепью повышения постоянного тока зарядной станции. Когда переключающая трубка проводит ток, она накапливает электрическую энергию; когда он выключен, он высвобождает энергию, преобразуя постоянный ток низкого напряжения (например, 300 В постоянного тока), выпрямленный из сети, в постоянный ток высокого напряжения (например, 750–1000 В постоянного тока), подходящий для зарядки электромобилей и отвечающий требованиям к напряжению быстрой зарядки; Конструкция сердечника с высоким насыщением может выдержать мгновенное воздействие большого тока во время процесса повышения, избегая снижения эффективности повышения, вызванного ослаблением значения дросселя.

Функция резонансного индуктора LLC вместе с резонансным конденсатором и переключающим транзистором образует схему резонансного преобразования LLC. Благодаря точному согласованию резонансной частоты достигается переключение при нулевом напряжении (ZVS) и переключении при нулевом токе (ZCS), что значительно снижает потери при переключении и повышает общий КПД преобразования зарядной станции (≥96%). В то же время он подавляет высокочастотные гармонические помехи во время резонансного процесса, обеспечивая стабильность выходного тока и исключая воздействие на аккумулятор автомобиля.

Функция направленного рассеивания тепла радиатора быстро отводит тепло от потерь в железе сердечника и тепло от потерь меди в обмотках, решая проблему перегрева компонентов в условиях быстрой зарядки высокой мощности, обеспечивая стабильную работу индуктора в широком диапазоне температур от -40 ℃ до +125 ℃ и продлевая срок службы компонента.

Характеристики

Высокая допустимая нагрузка по току насыщения

Плотность потока насыщения магнитопровода из аморфного сплава превышает 1,5 Тл, способного выдерживать пиковый ток при быстрой зарядке (в 2-3 раза превышающего номинальный ток) и имеющего затухание значения индуктивности ≤10%. Он подходит для требований быстрой зарядки динамического напряжения и регулировки тока зарядных свай.

Высокая частота с низкими потерями, повышающая эффективность быстрой зарядки

Диапазон рабочих частот индуктора сборки автомобильной зарядной станции от 50 кГц до 200 кГц (основной диапазон резонансных частот для зарядных устройств для быстрой зарядки), при этом общие потери магнитного сердечника и потери в обмотке составляют ≤ 0,8%. Это значительно снижает энергопотребление системы и сводит к минимуму выделение тепла во время работы зарядного устройства для быстрой зарядки.

Радиатор эффективно рассеивает тепло, обеспечивая непрерывную работу мощных устройств.

Комбинированная конструкция алюминиевого радиатора ребристого типа и проводящего силиконового геля увеличивает эффективность рассеивания тепла на 60% по сравнению с решением без радиатора. Это позволяет узлу поддерживать повышение температуры менее 35°C в условиях быстрой зарядки высокой мощности 200 кВт, предотвращая необходимость снижения мощности зарядным устройством из-за перегрева.

Интегрированная интеграция, уменьшающая размер зарядной станции

Интеграция функций двойных индукторов BOOST и LLC по сравнению с решением с независимыми компонентами позволяет сократить пространство для установки на 40%, адаптируясь к тенденции проектирования миниатюризации и высокой плотности мощности зарядных станций, одновременно упрощая внутреннюю проводку и снижая интенсивность отказов.

Надежность автомобильного уровня, подходит для суровых условий эксплуатации

Индуктор в сборе автомобильной зарядной станции соответствует сертификации транспортного средства AEC-Q200, имеет вибростойкость до 10G, диапазон рабочих температур от -40 ℃ до +125 ℃, способен выдерживать экстремальные условия, такие как воздействие высоких температур, низкотемпературный холод и влажный соляной туман при установке зарядных станций на открытом воздухе.

Комбинированный компонент BOOST+LLC с радиатором, обладающий такими основными преимуществами, как высокая мощность, низкие потери и сильное рассеивание тепла, стал ключевым магнитным компонентом для эффективной, стабильной и безопасной работы автомобильных зарядных устройств для быстрой зарядки. Он обеспечивает основную техническую поддержку для крупномасштабного применения инфраструктуры зарядки для транспортных средств на новых источниках энергии.

Сила компании

Компания Guangdong Haier Electronics Co., Ltd. имеет несколько производственных баз в таких местах, как Фошань, провинция Гуандун, и Тинсянь, провинция Гуанси. Общая площадь завода превышает 10 000 квадратных метров, а количество сотрудников превысило 1 000 человек. Компания обладает мощной производственной мощностью более 100 миллионов трансформаторов, фильтров и индукторов в год. В компании работают опытные сотрудники, а также профессиональная и эффективная команда менеджеров, гарантирующая, что каждое звено от исследований и разработок до производства соответствует высоким стандартам. Haier Electronics всегда придерживается принципов «технологических инноваций, приоритета качества, обслуживания на первом месте и взаимовыгодного сотрудничества», постоянно углубляя свое внимание в области магнитных компонентов, стремясь расти и стать эталонным предприятием в отрасли.

«Индукторная катушка» применяется в следующих отраслях: новая энергетика и ее хранение, автомобильная электроника и электрификация, промышленная автоматизация и электроснабжение, информационные и коммуникационные технологии, бытовая электроника и бытовая техника; места его применения включают в себя: позиции хранения энергии и выходной фильтрации цепей постоянного тока, положения дроссельной катушки синфазного/дифференциального режима на конце входной мощности, передающие и приемные катушки беспроводных зарядных устройств, а также согласующую сеть и схему смещения радиочастотных усилителей мощности; его применение в рабочих условиях включает в себя: сильный ток, сильное магнитное поле и высокую температуру.
