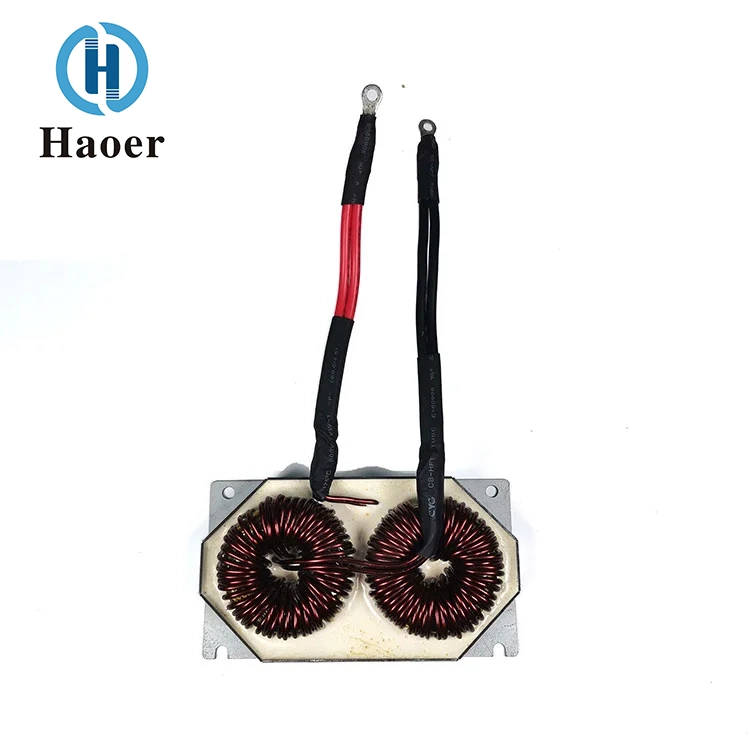

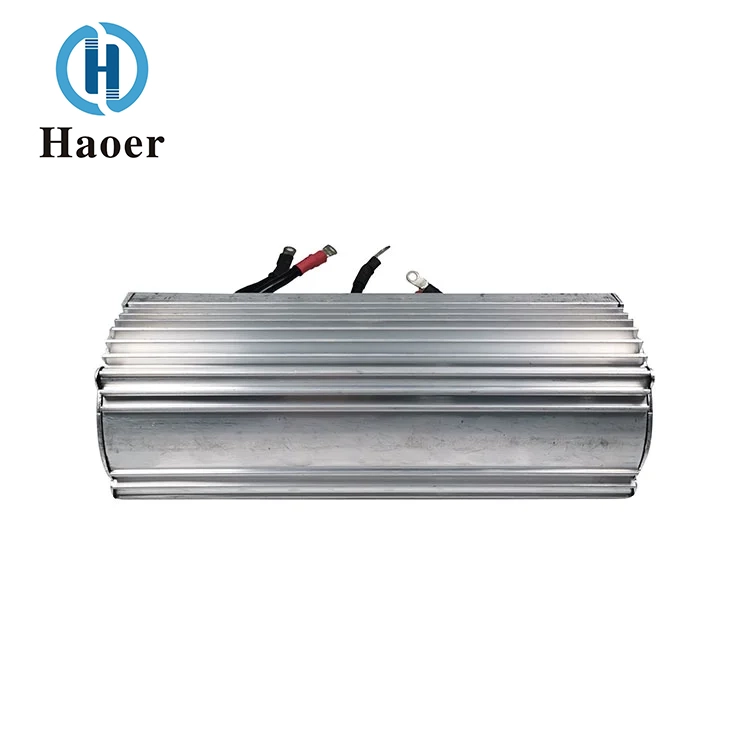

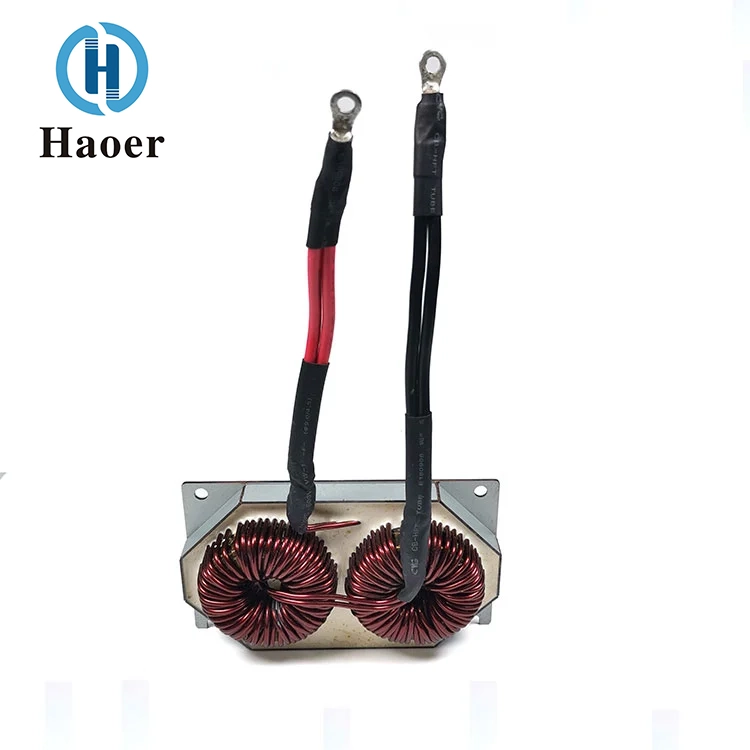

Индуктор блока питания фотоэлектрического инвертора

Принцип

Индуктор блока питания фотоэлектрического инвертора, производимый поставщиком Haoer, играет в инверторе три основные роли, поддерживая эффективное преобразование и подключение к сети фотоэлектрической энергии:

Хранение и преобразование энергии в преобразователе постоянного тока в переменный. Индуктор действует как компонент хранения энергии. Когда переключающая трубка проводит ток, она накапливает электрическую энергию; когда переключающая трубка выключена, она высвобождает энергию. Он работает в сочетании с инверторным мостом для преобразования электроэнергии постоянного тока фотоэлектрической панели в электричество переменного тока, обеспечивая стабильное выходное напряжение и частоту.

Выход переменного тока подключенного к сети инвертора с фильтрацией гармоник содержит высокочастотные гармоники. Комбинированный индуктор ослабляет гармонические сигналы посредством функции фильтрации дифференциального режима, делая форму выходного тока близкой к синусоидальной, что соответствует стандартам по гармоникам, связанным с сетью (например, GB/T 14549-2008); в то же время, благодаря функции синфазного дросселя, он подавляет синфазные помехи между инвертором и сетью, избегая обратной передачи сигнала помех на фотоэлектрическую панель или сеть.

Выходной ток фотоэлектрической панели с функциями сглаживания тока и стабилизации напряжения сильно зависит от интенсивности света и значительно колеблется. Комбинированный индуктор может сглаживать колебания тока, стабилизировать входное напряжение инвертора, предотвращать воздействие внезапного изменения тока на коммутационные устройства и повышать эксплуатационную надежность инвертора.

Характеристики

· Высокая допустимая нагрузка по току насыщения

Благодаря использованию сердечников из железо-кремния-алюминия / аморфного сплава плотность потока насыщения превышает плотность потока традиционных ферритовых сердечников, способных выдерживать мгновенное воздействие большого тока фотоэлектрической системы (пиковый ток может достигать в 2-3 раза номинального тока), а значение индуктивности существенно не уменьшается, что подходит для меняющихся характеристик фотоэлектрической энергии.

· Широкий частотный диапазон с низкими потерями, повышающий эффективность инвертора

Диапазон рабочих частот индуктора блока питания фотоэлектрического инвертора составляет от 10 кГц до 50 кГц (основной диапазон частот для фотоэлектрических инверторов) с чрезвычайно низкими потерями в сердечнике (потери в железе) и потерями в обмотке (потери в меди). Общий КПД компонента составляет ≥ 99%, что эффективно снижает энергопотребление инвертора и увеличивает выработку электроэнергии фотоэлектрической электростанции.

· Сильная адаптация к широкому диапазону температур.

Диапазон рабочих температур составляет от -40℃ до +125℃, при этом температурный коэффициент магнитной проницаемости составляет ≤ ±5%. Даже на открытом воздухе фотоэлектрических электростанций, подвергающихся воздействию высоких температур и сильного холода, он по-прежнему может поддерживать стабильную работу и соответствовать требованиям надежности промышленного уровня.

· Защита от помех и соответствие требованиям сети

Встроенная структура фильтрации может одновременно подавлять синфазные и дифференциальные помехи, помогая инвертору получить сертификат ЭМС для подключения к сети (например, TUV, CE, UL) и предотвращая влияние сигналов помех на электросеть и окружающее оборудование.

· Модульная конструкция упрощает разработку инверторов

Интеграция нескольких функций индуктора уменьшает количество внутренних компонентов и сложность проводки в инверторе, сокращает цикл разработки, снижает частоту отказов оборудования и одновременно уменьшает размер инвертора для адаптации к тенденции миниатюризации фотоэлектрических систем.

Сила компании

Имея сильное промышленное присутствие с 2008 года, компания Guangdong Haoer Electronics Co., Ltd. является специализированным производителем прецизионных магнитных компонентов. Наша основная продукция — высокочастотные трансформаторы, фильтры и индукторы — являются неотъемлемой частью передовых приложений в области освещения, бытовой техники, фотоэлектрических систем, ИБП, автомобильных систем и сетевых коммуникаций.

Рост компании отмечен значительными производственными возможностями: несколько производственных площадок в Фошане, рабочая сила, превышающая 1000 человек, и годовой объем производства более 100 миллионов единиц. Наши инвестиции в автоматизацию и прецизионные испытания в сочетании с такими сертификатами, как CQC, UL, ISO 9000 и TS 16949, отражают наше стремление к совершенству.

Руководствуясь принципами инноваций, лидерства в области качества и совместного успеха, Haoer продолжает укреплять свой опыт и вносить свой вклад в растущие потребности мировой электронной промышленности.

Сертификат

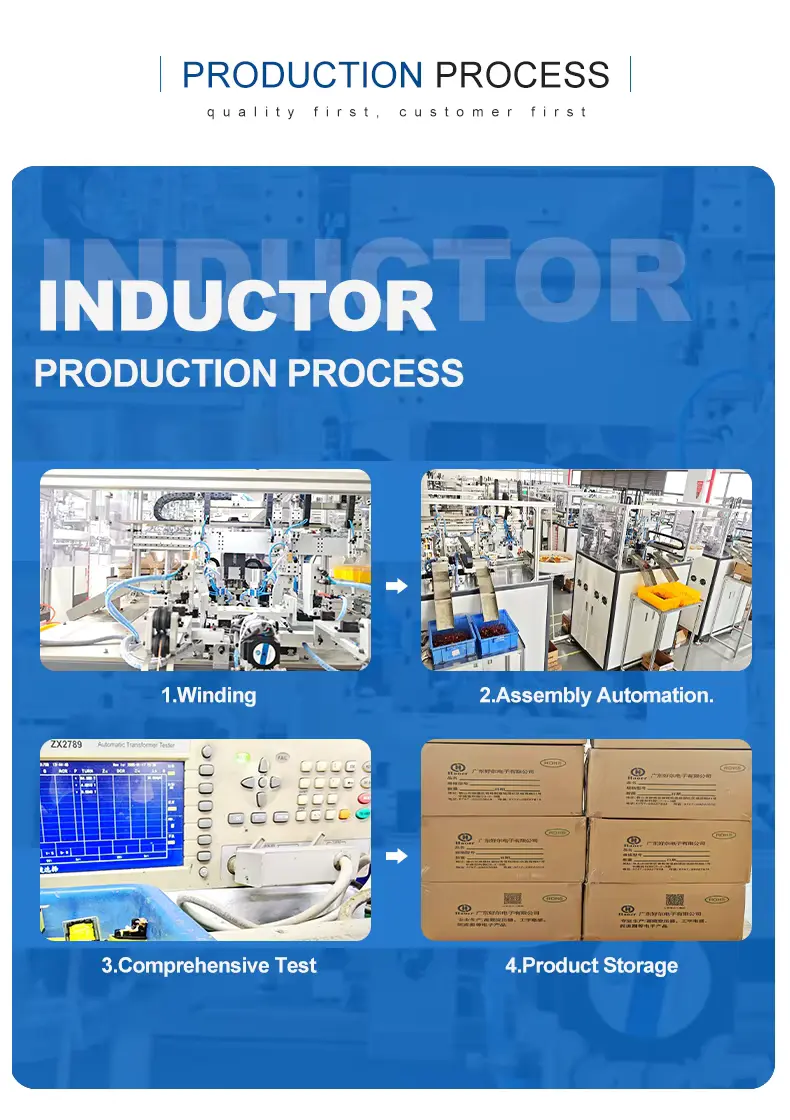

ПРОЦЕСС ПРОИЗВОДСТВА ИНДУКТОРОВ

1.Winding

2. Автоматизация сборки.

3. Комплексный тест

4. Хранение продукта

Логистика

Посылка будет отправлена ​​через крупные курьерские компании (такие как DHL, UPS, TNT, FedEx и т. д.), а также мы можем организовать воздушную или морскую транспортировку в соответствии с вашими требованиями.

Часто задаваемые вопросы

1. Какие основные типы конденсаторов производит ваш завод?

Наша компания производит металлизированные пленки, пленочные конденсаторы новой энергетики, высокочастотные трансформаторы, фильтры, катушки индуктивности.

2. Соответствует ли ваш блок питания фотоэлектрического инвертора международным стандартам?

Да, наша продукция соответствует международным стандартам IS09001-2015, UL, CUL, VDE и CQC. Продукция компании соответствует последним экологическим требованиям ЕС и стандартам директив RoHs и REACH.

3. Как я могу получить ценовое предложение?

Вы можете отправить запрос на наш международный сайт с указанием типа продукта, количества и других требований. Наша команда ответит на ваше предложение как можно скорее.
