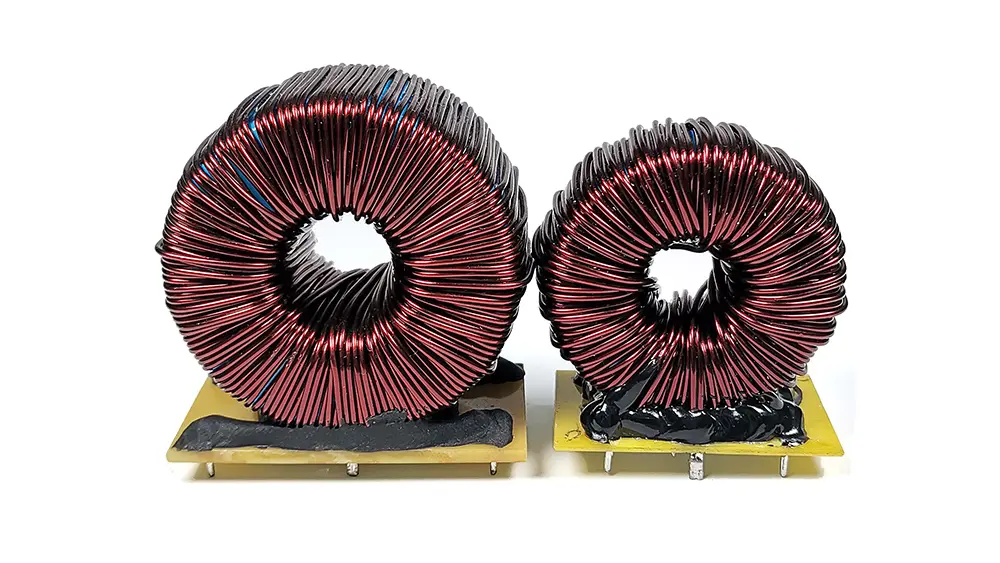

Дифференциальные дроссели с тороидальным сердечником Sendust — большой ток, низкий уровень шума, отличное смещение постоянного тока

Индукторы с тороидальным сердечником Sendustпредставляют собой высокопроизводительное решение для разработчиков источников питания, которым требуется эффективное подавление дифференциального шума в условиях высоких пульсаций тока. Эти дроссели дифференциального режима, разработанные для обеспечения оптимального баланса электрических характеристик, термической и магнитной стабильности и экономической эффективности, широко используются в сетевых фильтрах переменного тока, выходных каскадах преобразователей постоянного тока, сетевых фильтрах электромагнитных помех (EMI) и схемах коррекции коэффициента мощности (PFC).

Технические характеристики

Диапазон рабочих частот: 8 кГц – 1 МГц

Диапазон номинального тока: 0,05 А – 2000 А

Диапазон рабочих температур: от −40 °C до +125 °C.

Диапазон температур хранения: от −25 °C до +85 °C.

Диапазон влажности при хранении: 30–95 % относительной влажности.

Диапазон внешнего диаметра: 6–60 мм.

Основной материал и ключевые технические преимущества

● Сердечник из сплава Sendust (Fe-Si-Al): характеризуется низкими потерями в сердечнике, высокой плотностью потока насыщения (~ 1,35 Тл) и превосходной управляемостью смещением постоянного тока, что обеспечивает стабильную индуктивность при значительной суперпозиции постоянного тока.

● Тороидальная геометрия: Обеспечивает полностью замкнутый магнитный путь, сводя к минимуму паразитные магнитные поля и значительно уменьшая электромагнитное излучение и связь.

● Акустически бесшумная работа: отсутствие заметного слышимого шума во всем диапазоне рабочих частот и нагрузок, поддержка чувствительных к шуму приложений.

● Исключительная стабильность смещения постоянного тока: поддерживает >90 % номинальной индуктивности при номинальном токе насыщения, обеспечивая предсказуемое поведение фильтра в условиях динамической нагрузки.

● Широкая масштабируемость по току: охватывает приложения от формирования сигнала малой мощности (50 мА) до сильноточных промышленных PFC и систем, интегрированных в шины (2000 А).

Типичные применения

● Сетевые индукторы переменного тока: используются в активных и пассивных каскадах PFC и сетях подавления гармоник.

● Индукторы выходного фильтра: интегрированы в понижающие, повышающие и обратноходовые топологии для сглаживания переключаемых выходов постоянного тока.

● Сетевые фильтры электромагнитных помех: используются в качестве дросселей дифференциального режима для подавления кондуктивных электромагнитных помех в соответствии со стандартами CISPR 22/32 и EN 55032.

● Дроссели PFC: специально оптимизированы для повышающих преобразователей PFC с режимом непрерывной проводимости (CCM) и переходным режимом (TM).
