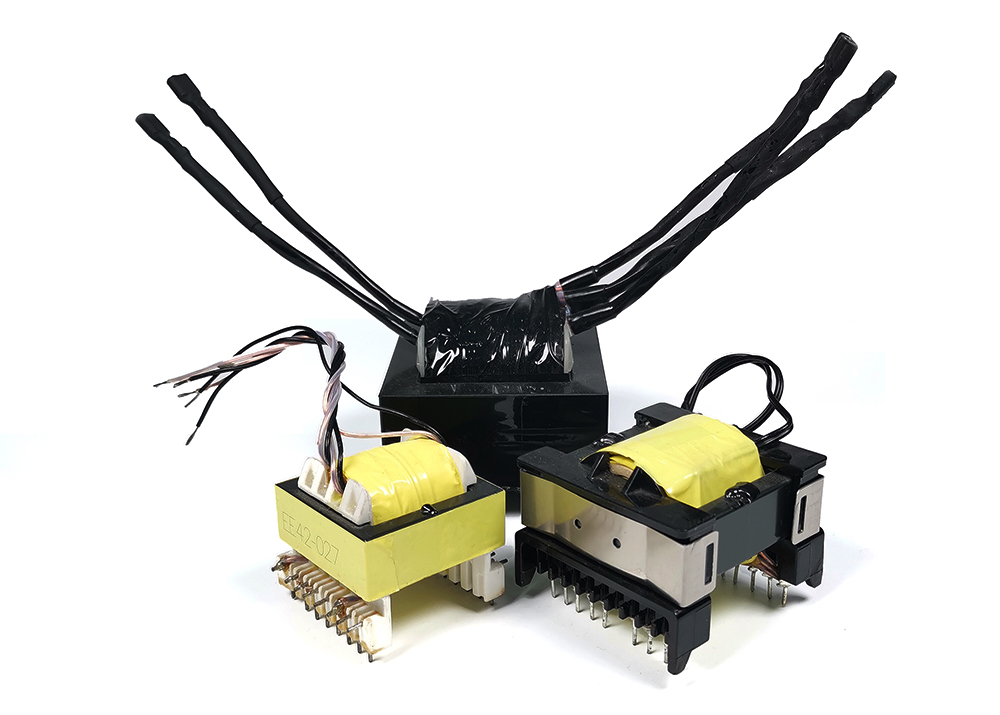

Высокочастотные трансформаторыявляются важными электромагнитными компонентами в системах силовой электроники. Их основными функциями являются преобразование напряжения, гальваническая развязка и передача энергии в высокочастотных коммутационных цепях. В отличие от традиционных трансформаторов линейной частоты, высокочастотные трансформаторы обычно работают на частотах от десятков килогерц (кГц) до нескольких мегагерц (МГц). Это фундаментальное различие приводит к значительным различиям в материалах сердечника, конструкциях обмоток и подходах к проектированию. Квалифицированный производитель источника, обладающий собственными возможностями исследований и разработок, производства и тестирования, может управлять всем процессом от выбора материала сердечника до окончательной поставки, поставляя критически важные магнитные компоненты для последующих источников питания, коммуникационного оборудования и новых энергетических систем.
1. Принципы работы и выбор материала.

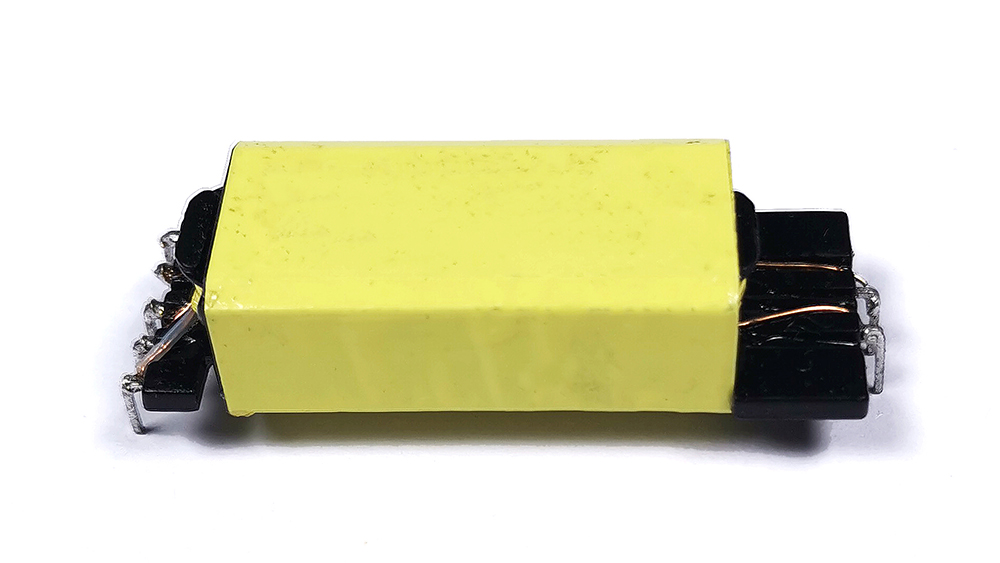

Высокочастотные трансформаторы работают по закону электромагнитной индукции Фарадея. Когда высокочастотный переменный ток течет через первичную обмотку, он создает переменный магнитный поток в сердечнике, который индуцирует электродвижущую силу во вторичной обмотке. Поскольку частота высока, потери на вихревые токи и гистерезисные потери в сердечнике значительно возрастают. Следовательно, материал сердечника должен обладать высоким удельным электрическим сопротивлением, низкой коэрцитивной силой и умеренной плотностью потока насыщения. Обычные материалы сердечника включают феррит, аморфные сплавы, нанокристаллические сплавы и порошковые сердечники. Выбор зависит от целевой рабочей частоты и уровня мощности: силовой феррит подходит для частот от десятков до сотен кГц, а аморфные и нанокристаллические сердечники лучше подходят для более высоких частот или приложений с высокой мощностью.
2. Ключевые параметры конструкции
Проектирование высокочастотного трансформатора включает в себя несколько важных параметров: коэффициент трансформации, индуктивность, индуктивность рассеяния, распределенную емкость и способность рассеивания тепла. Индуктивность рассеяния напрямую влияет на скачки напряжения на коммутационных устройствах и электромагнитную совместимость (ЭМС), поэтому ее необходимо контролировать с помощью расположения обмоток, воздушных зазоров в сердечнике и мер по экранированию. Распределенная емкость влияет на характеристики высокочастотных резонансных цепей, особенно в таких топологиях, как резонансные преобразователи LLC, где важен точный контроль. В массовом производстве надежные производители источников используют автоматизированное намоточное оборудование, процессы вакуумной пропитки и строгие испытания на старение, чтобы гарантировать стабильность и надежность.
3. Области применения и требования к настройке
Высокочастотные трансформаторы широко используются в импульсных источниках питания, инверторных сварочных аппаратах, фотоэлектрических инверторах, бортовых зарядных устройствах, источниках питания базовых станций связи и источниках питания медицинского оборудования. Различные области применения предъявляют разные требования к электрическим характеристикам, стандартам безопасности и адаптации к окружающей среде. Например, медицинские устройства требуют низкого тока утечки и высокого уровня изоляции, тогда как автомобильные источники питания требуют широкого температурного диапазона и виброустойчивости. Компетентный производитель источника может подобрать тип жилы, количество витков, марку изоляционного материала и контактную заделку в соответствии со спецификациями заказчика. Гибкие производственные возможности являются ключевым отличием от обычных торговых компаний.
4. Контроль качества и распространенные виды отказов
Качество высокочастотного трансформатора напрямую влияет на стабильность и срок службы всей системы электроснабжения. К распространенным режимам отказа относятся насыщение сердечника, вызывающее разгон тока, пробой изоляции, приводящий к коротким замыканиям, и чрезмерное повышение температуры из-за высокого термического сопротивления. Перед отправкой трансформаторы должны пройти испытания на гипот (диэлектрическую прочность), измерение индуктивности, проверку коэффициента трансформации и испытания на превышение температуры. Передовые производители также используют обнаружение частичных разрядов и рентгеновский неразрушающий контроль для выявления внутренних технологических дефектов. Комплексная система качества является основой долговременной надежной работы.
5. Точки отбора и техническая поддержка
При выборе трансформатора первым делом необходимо определить основные параметры: рабочую частоту (которая определяет материал сердечника и расчет потерь), мощность мощности (зависит от площади поперечного сечения сердечника и площади окна) и выдерживаемое напряжение изоляции (диктуется правилами техники безопасности). Кроме того, компромисс между индуктивностью рассеяния и распределенной емкостью часто требует итерационной оптимизации. Техническая группа авторитетного производителя может предложить помощь в проектировании на основе моделирования, помогая клиентам быстро проверить осуществимость на этапе прототипирования и сократить циклы разработки.
6. Отраслевые барьеры и преимущества промышленных кластеров
Производство высокочастотных трансформаторов сталкивается с серьезными техническими барьерами. Обработка материала сердечника, точность намоточного станка, рецептура эпоксидной смолы и профили отверждения — все это влияет на конечное качество. Квалифицированному производителю обычно требуются годы данных о процессе, чтобы достичь высоких показателей производительности. В регионах со зрелой промышленной базой и хорошо развитыми цепочками поставок сформировались кластеры по производству трансформаторов, что облегчает технический обмен, закупку сырья и эффективность логистики, предоставляя потребителям более широкий выбор.
7. Оценка возможностей тестирования и рекомендации по закупкам
Помимо цены и времени доставки, покупатели должны оценить возможности производителя по тестированию. Ключевое оборудование включает в себя высокочастотные измерители LCR, анализаторы импеданса, платформы для испытаний мощности и тепловизоры. Эти инструменты помогают выявлять потенциальные проблемы во время исследований и разработок и предотвращать колебания качества при серийном производстве. Авторитетные производители источников часто публикуют свои стандарты испытаний в официальных документах для ознакомления клиентов. В конечном итоге окончательный выбор должен быть сделан на основе конкретной топологии схемы и общих требований к системе.
8. Технологические тенденции
В настоящее время высокочастотные трансформаторы движутся в сторону миниатюризации, более высоких рабочих частот и большей интеграции. Планарные трансформаторы, обмотки, встроенные в печатные платы, и технологии магнитной интеграции становятся горячими точками исследований. Эти новые технологии требуют более высокой точности производства, а также способствуют инновациям в материалах сердцевины и изоляции. При создании таких новых продуктов производители источников должны тесно сотрудничать с поставщиками исходных материалов и инженерами-энергетиками, неоднократно повторяя конструкции для удовлетворения все более строгих потребностей рынка.
Поскольку это важнейший компонент силовой электроники, технические параметры и производственные процессывысокочастотные трансформаторынапрямую влияют на общую производительность системы. Твердое понимание принципов их работы, характеристик и критериев выбора помогает инженерам принимать обоснованные решения. Производители источников питания с возможностями полной цепочки, подкрепленные многолетним опытом и полной вспомогательной инфраструктурой, могут поставлять стабильные и надежные продукты для широкого спектра энергетических приложений. Поскольку технологии продолжают развиваться, постоянное внимание к достижениям в области магнитных материалов и инновациям в процессах остается основой долгосрочного успеха в этой области.
