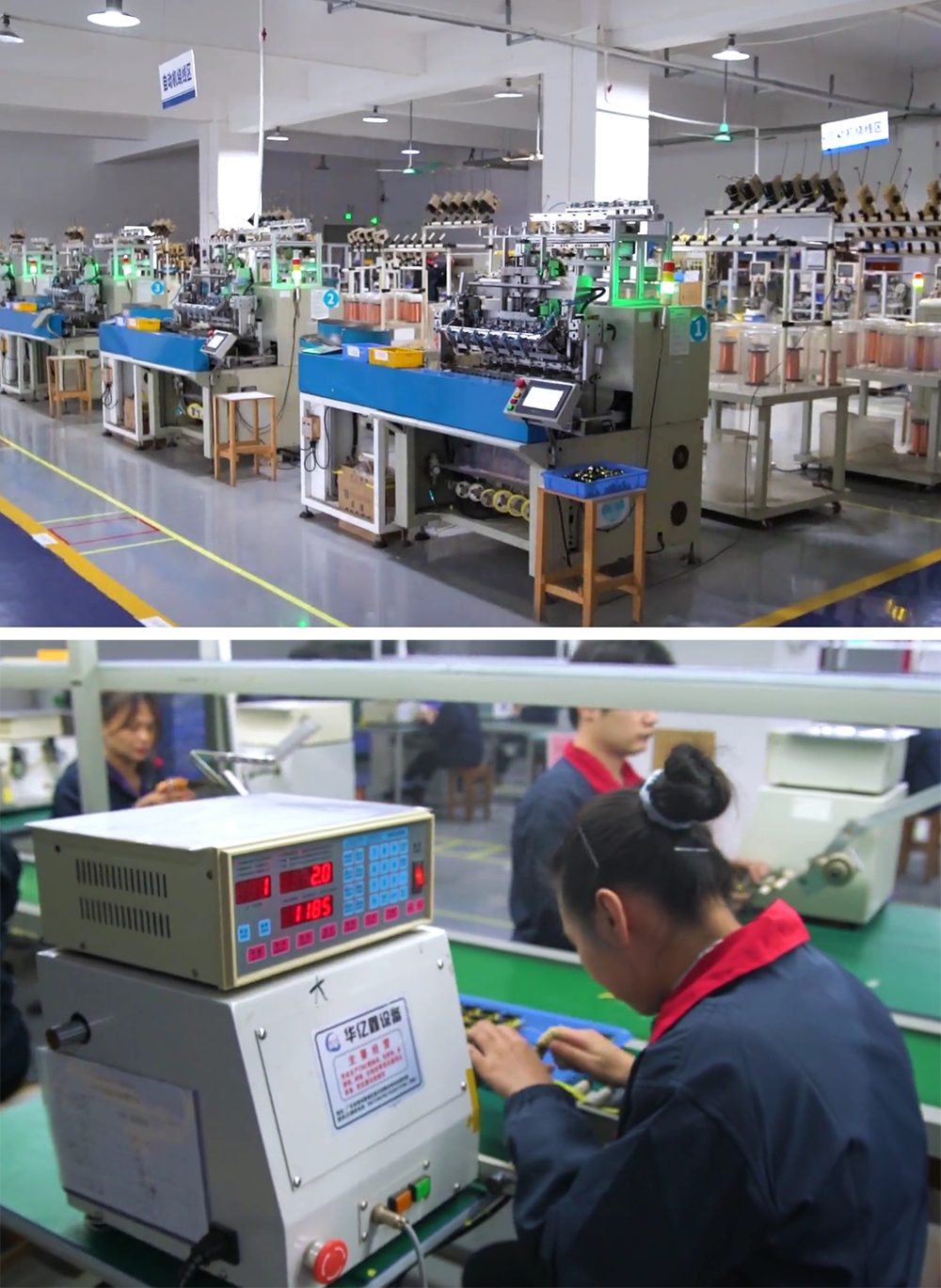

Гуандун Хаоэр Электроникс Лтд.и Foshan Pin'er Electronics Co., Ltd. являются специализированными производителями прецизионных индукторов с большим опытом проектирования, производства и обеспечения качества. За годы производственной практики мы выявили восемь критических технических проблем, которые могут поставить под угрозу производительность, надежность и пригодность индукторов для применения. Ниже приводится краткий, технически обоснованный анализ каждой проблемы, а также наши проверенные стратегии смягчения последствий, реализуемые посредством тщательного выбора материалов, контроля процесса и комплексных протоколов испытаний.
1. Межвитковые замыкания.
Межвитковые замыкания, вызванные неоптимальной технологией намотки или плохим качеством магнитной проволоки, приводят к значительному отклонению индуктивности или функциональному сбою. Смягчение: Внедрение стандартизированных процедур намотки и исключительное использование сертифицированного, предварительно сертифицированного магнитного провода, соответствующего спецификациям IEC 60317 и UL 1446.
2. Межвитковые разомкнутые цепи
Разомкнутые цепи, часто возникающие в результате механического обрыва провода во время намотки или дефектных паяных соединений, трудно обнаружить визуально, но приводят к полному выходу устройства из строя. Смягчение: 100% автоматизированный оптический контроль (AOI) целостности обмотки и ручная/автоматическая проверка непрерывности электрической цепи для всех паяных соединений.
3. Недостаточная межвитковая изоляция.
Недостаточная диэлектрическая прочность или непостоянная толщина изоляционного покрытия увеличивают риск короткого замыкания и обрыва цепи. Смягчение: предпроизводственная квалификация и мониторинг изоляционных материалов в процессе производства, включая испытания на выдерживаемое диэлектрическое напряжение в соответствии со стандартом IEC 60243-1, а также измерение толщины покрытия в реальном времени.
4. Чрезмерное отклонение допуска индуктивности.
Отклонения за указанные пределы допуска обычно возникают из-за несоответствия материала сердечника или дрейфа параметров обмотки. Смягчение последствий: отслеживаемый источник материалов сердечника с сертифицированными магнитными свойствами; системы управления обмотками с обратной связью, откалиброванные с точностью счета витков ±0,5%; и 100% тестирование LCR после производства на соответствие ограничениям, указанным заказчиком.
5. Плохой температурный коэффициент индуктивности (TC-L)
Изменение индуктивности при термической нагрузке ограничивает эксплуатационную стабильность в приложениях, чувствительных к температуре. Смягчение: выбор материалов сердечника (например, никель-цинковые ферриты, сендаст или порошковое железо с контролируемой проницаемостью) и конструктивных решений, проверенных на низкий TC-L (< ±50 частей на миллион/°C) во всем предполагаемом рабочем диапазоне.
6. Ухудшение высокочастотных характеристик.
На повышенных частотах паразитная емкость и потери в сердечнике могут вызвать спад индуктивности или саморезонанс, что приводит к искажению сигнала или несогласованию импедансов. Смягчение: выбор материала сердечника с заданной частотой и оптимизированная геометрия обмотки (например, послойная обмотка, секционная обмотка или конфигурация многожильного провода), подтвержденная с помощью анализатора импеданса в диапазоне до 1 ГГц.
7. Преждевременное насыщение магнитного сердечника.
Насыщение при номинальном рабочем токе вызывает резкий спад индуктивности и гармонические искажения. Смягчение: выбор размеров сердечника и материала на основе профилей смещения постоянного тока и пульсаций переменного тока для наихудшего случая; магнитное моделирование методом конечных элементов (FEMM/MAXWELL) перед созданием прототипа; и тестирование смещения постоянного тока в соответствии с IEC 62029-1.
8. Восприимчивость к внешним магнитным полям
Неэкранированные индукторы могут проявлять дрейф параметров или шум, вызванный связью, в средах с магнитным шумом. Смягчение: встроенная конструкция магнитного экранирования (например, закрытые магнитные пути, мю-металлические корпуса или тороидальная геометрия); дополнительные решения по индивидуальному экранированию доступны после оценки электромагнитной совместимости (ЭМС).
Все восемь проблем можно систематически предотвратить с помощью дисциплинированных инженерных практик, а не реактивной коррекции. Наша интегрированная система управления качеством соответствует стандартам ISO 9001:2015 и включает трехуровневую проверку: входную сертификацию материалов (включая соответствие RoHS/REACH), мониторинг технологических параметров (намотка и пайка под контролем SPC) и полное окончательное электрическое испытание (L, Q, DCR, SRF и смещение постоянного тока). Кроме того, мы применяем подход совместного проектирования, основанный на применении: тесно сотрудничая с клиентами для определения рабочих параметров, включая диапазон частот, пиковый/среднеквадратичный ток, профили окружающей среды и самонагрева, а также ограничения окружающей среды, чтобы обеспечить оптимальные характеристики компонентов, проверку и долгосрочную эксплуатационную надежность.
