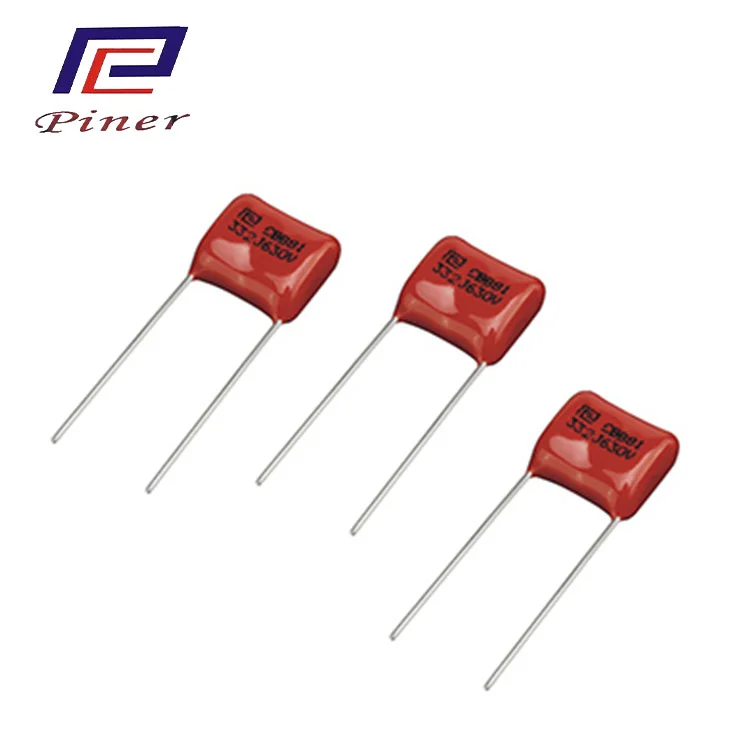

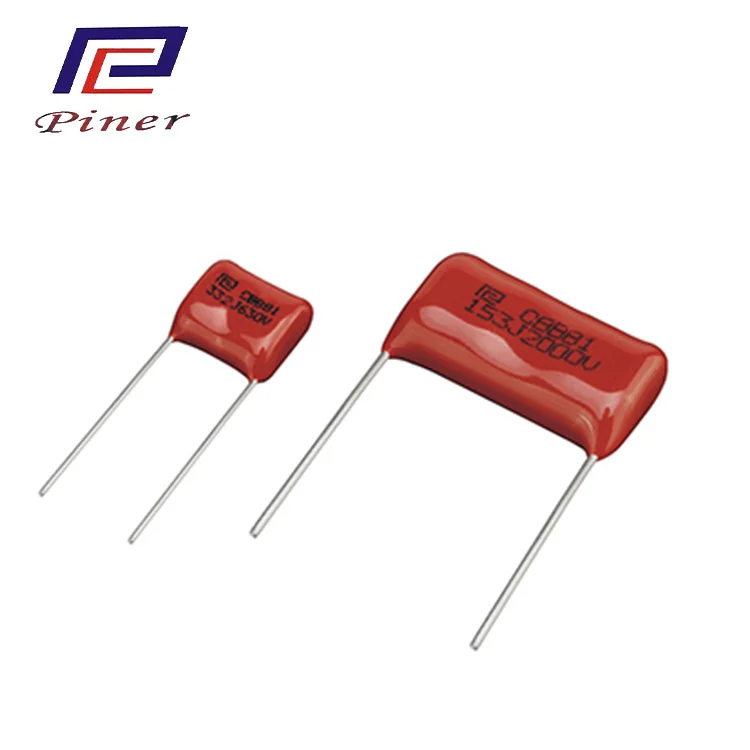

Устойчивость к высокому напряжению и высокая изоляция: полипропиленовый материал, используемый в импульсном конденсаторе платы управления перегрузкой по току производства Piner Factory, обладает высоким собственным сопротивлением напряжению.
Низкие потери (низкое значение D): тангенс угла диэлектрических потерь чрезвычайно мал, что приводит к меньшему выделению тепла на высоких частотах и высокому КПД.
Отличные частотные характеристики: емкость мало меняется с частотой, что делает его пригодным для высокочастотных цепей.
Хорошая температурная стабильность: температурный коэффициент емкости отрицательный, линейность хорошая.
Высокая устойчивость к импульсному току: благодаря электродам из алюминиевой фольги и низкому ESR.
Самовосстановление: повышает надежность долгосрочной работы.
| Эталонный стандарт | ГБ14579 МЭК60384-17 |
| Климатическая категория | 40/85/21 |
| Номинальное напряжение | 1000 В постоянного тока ~ 3000 В постоянного тока |
| Диапазон емкости | 0,001 мкФ ~ 1,0 мкФ |
| Допуск емкости | ±5%(Дж)±10%(К) |
| Между клеммами Устойчивость к напряжению | 2,5Un постоянного тока (10 с) |
| Сопротивление изоляции (при 20°C) | Между клеммами≥30000МОмCR≤0,33 мкФ (100 В постоянного тока 60 с) ≥7500 с CR>0,33 мкФ (100 В постоянного тока 60 с) |
| Коэффициент рассеивания | DF≤0,0010 (10 кГц) |
Единица измерения: мм
| Номинальная крышка. | 1000 В постоянного тока | 1600 В постоянного тока | 2000 В постоянного тока | ||||||||||||
| W | H | T | P | ΦD | W | H | T | P | ΦD | W | H | T | P | ΦD | |
| 0,0022 мкФ | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 7 | 15 | 0.8 |
| 0,0047 мкФ | 18 | 14.5 | 9 | 15 | 0.8 | 18 | 12.5 | 9 | 15 | 0.8 | 18 | 15 | 9.5 | 15 | 0.8 |
| 0,0056 мкФ | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 13.5 | 8 | 22 | 0.8 |
| 0,0068 мкФ | 18 | 13.5 | 7.5 | 15 | 0.8 | 18 | 13.5 | 7.5 | 15 | 0.8 | 25 | 14.1 | 8.5 | 22 | 0.8 |
| 0,0082 мкФ | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 15 | 9 | 22 | 0.8 |
| 0,010 мкФ | 18 | 12 | 7 | 15 | 0.8 | 18 | 12 | 7 | 15 | 0.8 | 25 | 16.5 | 11 | 22 | 0.8 |
| 0,015 мкФ | 18 | 15.5 | 10 | 15 | 0.8 | 18 | 15.5 | 10 | 15 | 0.8 | 25 | 14 | 8.5 | 22 | 0.8 |
| 0,020 мкФ | 18 | 17 | 10 | 15 | 0.8 | 18 | 17 | 10 | 15 | 0.8 | 25 | 16 | 9 | 22 | 0.8 |
| 0,022 мкФ | 18 | 17.5 | 10.5 | 15 | 0.8 | 18 | 17.5 | 10.5 | 15 | 0.8 | 25 | 15.5 | 10 | 22 | 0.8 |
| 0,024 мкФ | 18 | 18 | 10.5 | 15 | 0.8 | 18 | 18 | 10.5 | 15 | 0.8 | 25 | 17 | 9.5 | 22 | 0.8 |
| 0,027 мкФ | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 17.5 | 10 | 22 | 0.8 |
| 0,030 мкФ | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 18.5 | 11 | 22 | 0.8 |
| 0,039 мкФ | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 20 | 12.5 | 22 | 0.8 |
| 0,10 мкФ | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 29 | 21.5 | 31 | 0.8 |
Примечание. Указанный выше размер предназначен только для справки. Возможна настройка в соответствии с требованиями клиентов.
Благодаря высокому напряжению, высокой частоте и большим токовым характеристикам CBB81 широко используется в:
Импульсный источник питания (SMPS): в качестве фильтра, резонатора и абсорбционных конденсаторов для ввода/вывода, особенно в приложениях высокой мощности.
Высокочастотный инвертор: поддержка постоянного тока и буферные цепи в ИБП, солнечных инверторах и преобразователях частоты.
Электронный балласт: резонансные схемы и схемы коррекции коэффициента мощности (PFC) в люминесцентных лампах, энергосберегающих лампах и цепях драйверов светодиодов.
Электромагнитный нагрев: колебательные контуры LC в индукционных плитах и оборудовании для индукционного нагрева.
Высоковольтная импульсная цепь: Лазерное оборудование, рентгеновские аппараты.
Аудиооборудование: Сети частотного разделения в аудиосистемах высокого класса из-за их низких характеристик искажений.
Автомобильная электроника: зарядные устройства для электромобилей, бортовые источники питания и т. д.

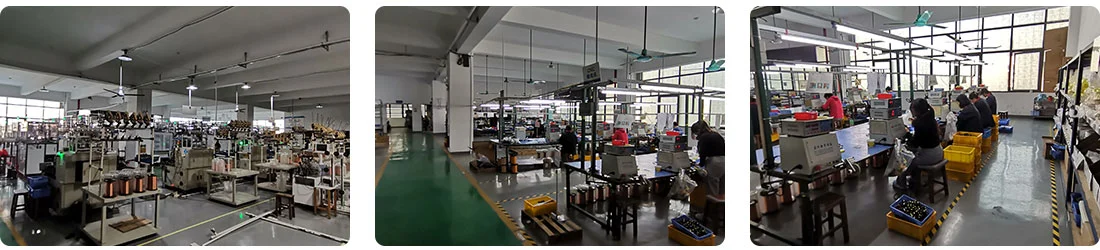

Foshan Pin'er Electronics Co., Ltd. является профессиональным производителем пленочных конденсаторов, который объединяет разработку, проектирование, производство, продажу и послепродажное обслуживание. Компания имеет завод площадью более 3000 квадратных метров. Компания специализируется на производстве конденсаторов типа CBB21, типа CBB22, типа CL21, типа CBB60, типа CBB61, стандартных безопасных конденсаторов X2, бытовых индукционных плит и т. д., а также металлизированных пленочных конденсаторов.
Компания обладает сильными техническими и научно-исследовательскими возможностями. Ее продукция строго соответствует сертификации системы менеджмента качества ISO9001-2015. Серия конденсаторов стандарта безопасности MKPX2 прошла сертификацию UL в США, сертификацию CUL в Канаде, сертификацию VDE в Германии и сертификацию CQC в Китае. Вся продукция компании соответствует последним требованиям Европейского Союза по защите окружающей среды и стандартам RoHS и REACH. Мы можем предоставить профессиональные и комплексные услуги по комплексному электронному оборудованию в таких областях, как источники питания, связь, аудио и видео, автомобильная электроника, бытовая техника и цифровые продукты, а также в области новых энергетических электронных продуктов.
В компании работают опытные сотрудники, а также профессиональная и эффективная управленческая команда, гарантирующая, что каждый аспект, от исследований и разработок до производства, соответствует высоким стандартам. Gooder Electronics всегда придерживалась принципов «технологические инновации, качество прежде всего, прежде всего сервис и взаимовыгодное сотрудничество», постоянно углубляя свое внимание в области магнитных компонентов, стремясь расти и стать ведущим предприятием в отрасли.
Мы используем международные службы экспресс-доставки (такие как DHL, UPS, TNT, FedEx) для доставки, а также можем предложить варианты воздушной и морской перевозки в соответствии с вашими требованиями.
Вопрос: Могут ли быть предоставлены продукты по индивидуальному заказу?
А: Да. Мы можем адаптировать характеристики продукции, логотипы, упаковку и т. д. в соответствии с вашими потребностями. Пожалуйста, предоставьте конкретные проекты или требования, и мы оценим осуществимость и предложим решение.
Вопрос: Как вы обеспечиваете качество продукции?
Ответ: Мы получили такие сертификаты системы качества, как ISO9001. В процессе производства существует несколько этапов контроля качества. Мы можем предоставить отчет о заводских проверках, а также поддержать проверки третьих сторон (например, SGS).
Вопрос: Могут ли быть предоставлены образцы? Как рассчитывается стоимость образца?
О: образцы могут быть предоставлены. Для обычных продуктов образцы бесплатны, но стоимость доставки несет клиент. Индивидуальные образцы взимаются за дополнительную плату. Стоимость образца будет возвращена после размещения заказа в большом количестве.
