Фильтр электромагнитных помех UU-фильтр

Производительность

Спецификация и модель

УУ9.8/УУ10.5/УУ15.7/УУ16

Фильтр EMI Filter UU, поставляемый производителем Haoer, обеспечивает двойное подавление синфазных и дифференциальных помех за счет согласования импеданса и механизма подавления магнитного поля:

Подавление синфазных помех: когда ток синфазных помех протекает через симметричную двойную обмотку, внутри магнитного сердечника UU-образной формы создается магнитное поле того же направления. Суперпозиция этих магнитных полей приводит к высокому импедансу магнитного сердечника, что значительно ослабляет сигнал помех.

Подавление синфазных помех: когда ток синфазных помех протекает через обмотки, генерируется обратное магнитное поле. Часть этого магнитного поля компенсируется в замкнутой магнитной цепи, а оставшееся магнитное поле образует синфазную индуктивность, которая может дополнительно подавлять синфазный шум.

Нормальная проводимость сигнала: по цепи течет ток для сигналов постоянного тока или низкочастотных сигналов. Ядро имеет чрезвычайно низкий импеданс, в результате чего потери сигнала практически отсутствуют, что обеспечивает нормальную работу оборудования.

Характеристики

Двойная фильтрация, эффективная защита от помех:Фильтр EMI Filter UU Filter одновременно подавляет как синфазные, так и дифференциальные помехи без необходимости использования дополнительных компонентов фильтрации, что упрощает конструкцию схемы ЭМС и повышает эффективность фильтрации.

· Широкая адаптация диапазона частот, гибкие сценарии:Благодаря выбору сердечников из различных материалов он может охватывать широкий диапазон частот от 50 Гц до 100 МГц, что подходит для требований по подавлению помех различных устройств, таких как импульсные источники питания, преобразователи частоты и бытовая техника.

· Низкая магнитная утечка, хорошая электромагнитная совместимость:Замкнутая конструкция магнитной цепи значительно снижает излучение магнитного поля, вызывая минимальные помехи для чувствительных компонентов (таких как микроконтроллеры, датчики), и не требуется никаких дополнительных мер по экранированию.

· Компактный размер, удобная планировка:Симметричная структура магнитного сердечника UU-образной формы обеспечивает миниатюризацию компонентов, а двойные версии для вставного/поверхностного монтажа могут адаптироваться к различным схемам компоновки печатных плат, экономя место для установки.

· Высокая надежность, высокая экологическая устойчивость:Диапазон рабочих температур фильтра EMI Filter UU широкий (-40℃~+125℃), он устойчив к вибрации и коррозии, соответствует экологическим стандартам RoHS и REACH, подходит для промышленного и потребительского применения.

· Экономичность, высокая:Ферритовый материал имеет широкий спектр источников и отработанный производственный процесс, а также имеет значительные преимущества в стоимости при применении в больших масштабах, превосходя по характеристикам кольцевые фильтры с такими же характеристиками.

Сила компании

Компания Guangdong Haoer Electronics Co., Ltd., основанная в 2008 году, является ведущим производителем, специализирующимся на магнитных компонентах, таких как высокочастотные трансформаторы, фильтры и катушки индуктивности. Продукция компании широко применяется в различных отраслях промышленности, включая освещение, бытовую технику, фотоэлектрические системы, источники бесперебойного питания (ИБП), автомобильную электронику и телекоммуникационное оборудование.

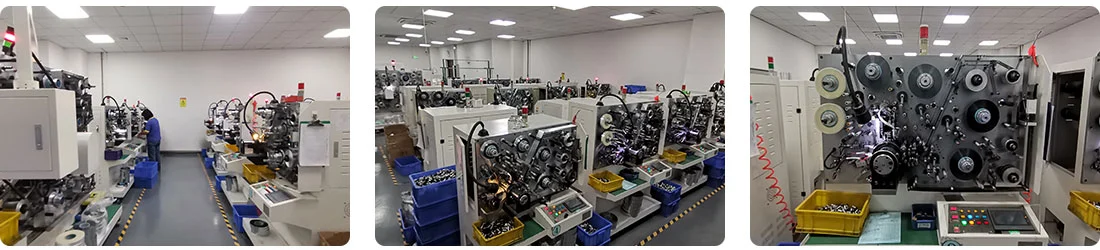

Имея многочисленные производственные мощности, расположенные в Фошане, провинция Гуандун, и штат сотрудников, превышающий 1000 человек, компания использует полностью автоматизированные производственные линии и современное испытательное оборудование для достижения годового объема производства более 100 миллионов единиц. Компания получила ключевые международные сертификаты, в том числе CQC, UL, ISO 9001 и IATF 16949, что свидетельствует о ее твердой приверженности обеспечению качества, безопасности продукции и соблюдению отраслевых стандартов.

Руководствуясь инновациями, превосходным качеством и сотрудничеством, ориентированным на клиента, Haoer Electronics использует свой технический опыт и надежные возможности исследований и разработок для предоставления высококачественных решений. Компания стремится строить долгосрочные партнерские отношения и способствовать устойчивому росту с клиентами по всему миру.
