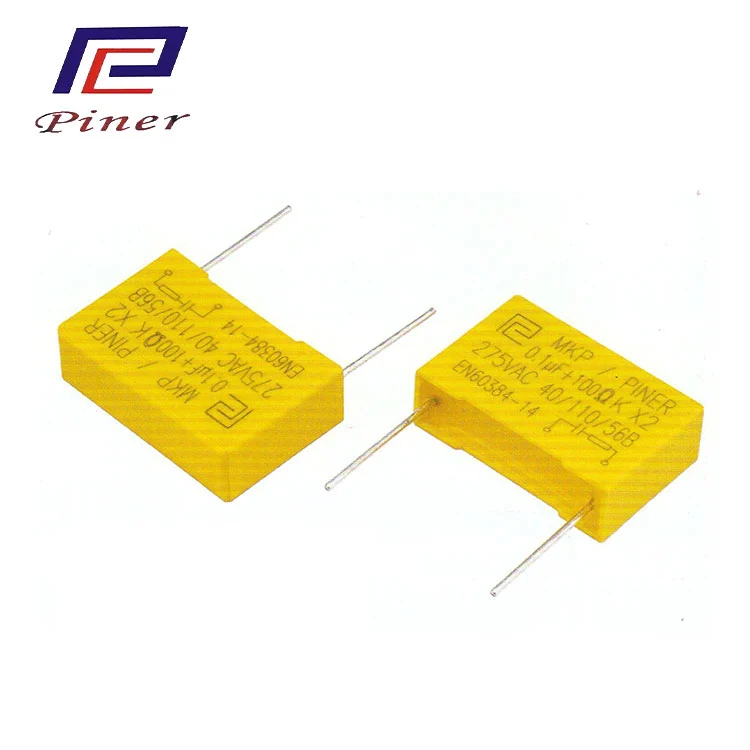

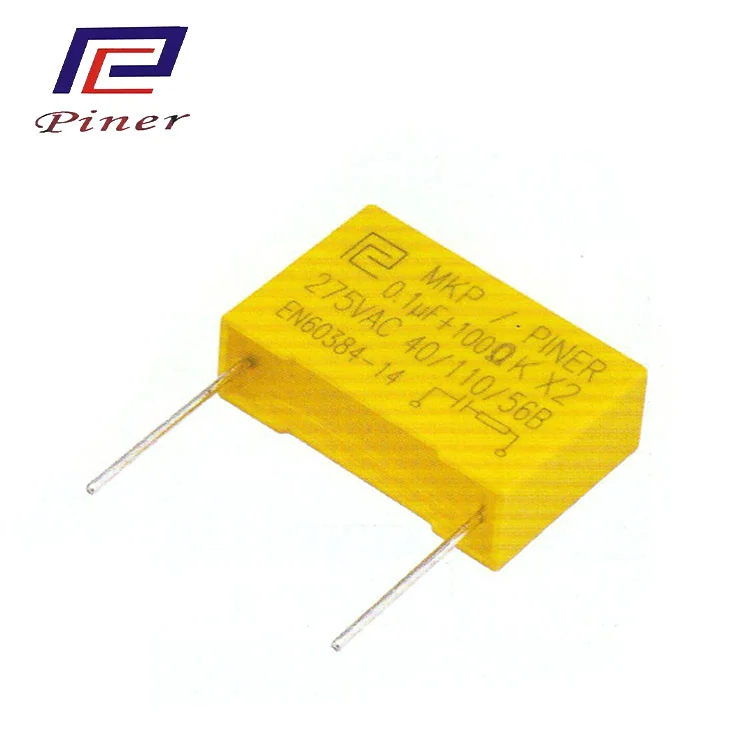

Дугогасительный конденсатор, производимый поставщиками компании Piner, представляет собой компонент, который объединяет конденсатор, соответствующий требованиям X2, и резистор внутри или снаружи, образуя стандартизированный композитный функциональный модуль «подключай и работай» «защита от помех – поглощение – защита». По сути, это конденсатор, специально разработанный для входной стороны переменного тока и интегрированный с демпфирующим резистором.
Основная функция конденсатора X2: как конденсатор фильтра дифференциального режима, он подключается параллельно между проводом под напряжением (L) и нейтральным проводом (N) для фильтрации высокочастотных помех. На входе питания он часто страдает от импульсов высокой энергии и высокого напряжения, генерируемых грозовыми перенапряжениями, индуктивным переключением нагрузки и электростатическими разрядами.
Хотя конденсатор X2 рассчитан на выдерживание определенных импульсов (например, 2,5 кВ), повторяющиеся и чрезвычайно мощные импульсные воздействия сокращают срок службы изделия и даже приводят к его выходу из строя. Кроме того, во время процесса зарядки конденсатор будет генерировать большой импульсный ток.
Основная функция последовательного резистора:
Демпфирование и ограничение тока. Резистор может эффективно ограничивать мгновенный зарядный ток конденсатора при поступлении импульса (I = V/R) и потреблять часть энергии импульса, тем самым значительно уменьшая прямое воздействие импульса на сам конденсатор.
Защита конденсатора и повышение надежности системы. Используя конденсатор X2, можно значительно увеличить срок службы и стабильность системы в суровых электромагнитных условиях.
Подавление резонанса: предотвращает образование ненужного резонанса паразитной индуктивностью на входном конце и конденсатором X2.
| Эталонный стандарт | ГБ/T14472 IEC60384-14 |
| Климатическая категория | 40/110/56 Б |
| Номинальное напряжение | 275 В переменного тока ~ 310 В переменного тока |
| Диапазон емкости | 0,01 мкФ ~ 0,47 мкФ |
| Допуск емкости | ±5%(Дж) ±10%(К) |
| Между клеммами Устойчивость к напряжению | 4.3Un DC (60 с) |
| Между клеммами и корпусом | 2*Ур+1500В переменного тока (60с) |
| Толерантность к сопротивлению | ±10%(К) |
| Сопротивление изоляции (при 20 ℃) | 30000 МОм (100 В постоянного тока, 60 с) |
RC-компонент X2 (гаситель) / конденсатор Обычные характеристики
Единица измерения: мм
| Номинальная крышка. (мкФ) | Сопротивление (Ом) | W | H | T | P | ΦD |
| 0.01 | 10–2000 | 18 | 13.5 | 6 | 15 | 0.6 |
| 0.022 | 18 | 13 | 7.5 | 15 | 0.6 | |
| 0.033 | 18 | 14.5 | 8.5 | 15 | 0.6 | |
| 0.047 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.068 | 18 | 16 | 10 | 15 | 0.8 | |
| 0.1 | 26.5 | 17 | 8.5 | 22.5 | 0.8 | |
| 0.15 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.22 | 26.5 | 19 | 10 | 22.5 | 0.8 | |
| 0.33 | 32 | 20 | 11 | 27.5 | 0.8 | |
| 0.47 | 32 | 22 | 13 | 27.5 | 0.8 |
Примечание. Указанный выше размер предназначен только для справки. Возможна настройка в соответствии с требованиями клиентов.
Foshan Pin'er Electronics Co., Ltd. является производителем, специализирующимся на производстве и продаже металлизированных пленочных конденсаторов. В основном компания производит 5 основных серий металлизированных пленочных конденсаторов: 1. Двусторонний металлизированный конденсатор (MMKP) 2. Высокочастотный высоковольтный конденсатор (CBB81) 3. Конденсатор из полипропиленовой пленки (CBB21) 4. Конденсатор из полиэфирной пленки (CL21, CL21X) 5. Конденсатор с квадратной оболочкой (MKP, X2), осевой конденсатор.
Pinr Electronics специализируется на тонкопленочных и промышленных конденсаторах. Компания имеет собственный завод и в основном производит такую продукцию, как серия CBB, конденсаторы стандарта безопасности и конденсаторы для электромагнитных плит.

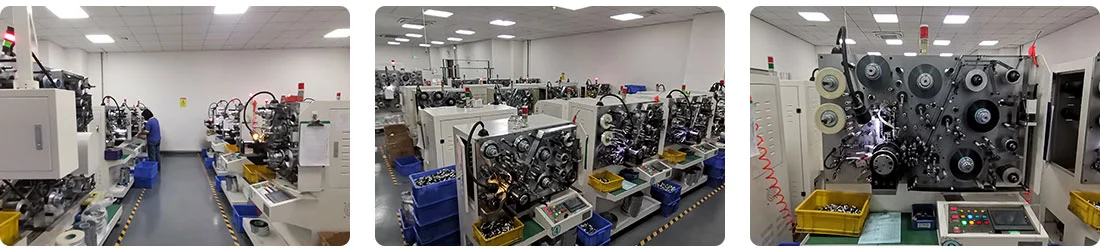

Имеющееся оборудование: намоточная машина, машина для напыления золота, полностью автоматическая сварочно-сборочная машина, конденсаторный детектор, автоматическая машина для смешивания и заливки эпоксидной смолы.
Применение пленочных конденсаторов включает: новую энергетику и ее хранение, автомобильную электронику и электрификацию, промышленную автоматизацию и электроснабжение, информационные и коммуникационные технологии, бытовую электронику и бытовую технику; места применения включают в себя: схемы защиты от поглощения (демпфер) для IGBT/MOSFET, резонансные полости высокочастотных резонансных цепей (например, топология LLC), безопасные перекрестные соединения X2/Y для входной мощности переменного тока и клеммы запуска/работы рядом с однофазными двигателями; Приложения в рабочих условиях включают: высокочастотные импульсы высокого напряжения, высокие пульсации тока и требования безопасности.
Foshan Pin'er Electronics Co., Ltd. продолжит заниматься исследованиями и разработками высокочастотных магнитных компонентов и конденсаторов, а также продолжит инвестировать в исследования и разработки, а также в модернизацию интеллектуального производства. Мы рассчитываем на сотрудничество с клиентами и партнерами по всему миру в сфере технологий силовой электроники, продвигаясь вперед бок о бок и совместно способствуя развитию экологически чистой энергетики и эффективного преобразования энергии.
Маленький Медведь, Дельмар, Мейшель, Дунлин Вэйю, Яксуэль, Ляньруй, Цзевэй, Инке, Ю Лун, Туохао
Вопрос: Можете ли вы разместить наш логотип на изделии?
Ответ: Да, можем.
Вопрос: Можете ли вы предоставить образцы?
Ответ: Да, но стоимость будет определяться исходя из сложности и количества образцов.
Вопрос: Как контролируется качество продукции?
Ответ: У нас есть профессиональная команда контроля качества и современное испытательное оборудование. Вся продукция проверена на 100%.
Вопрос: Как долго длится цикл доставки?
Ответ: Для обычных заказов это обычно занимает от 15 до 30 дней. Точное время зависит от количества заказа и сложности изделия.
