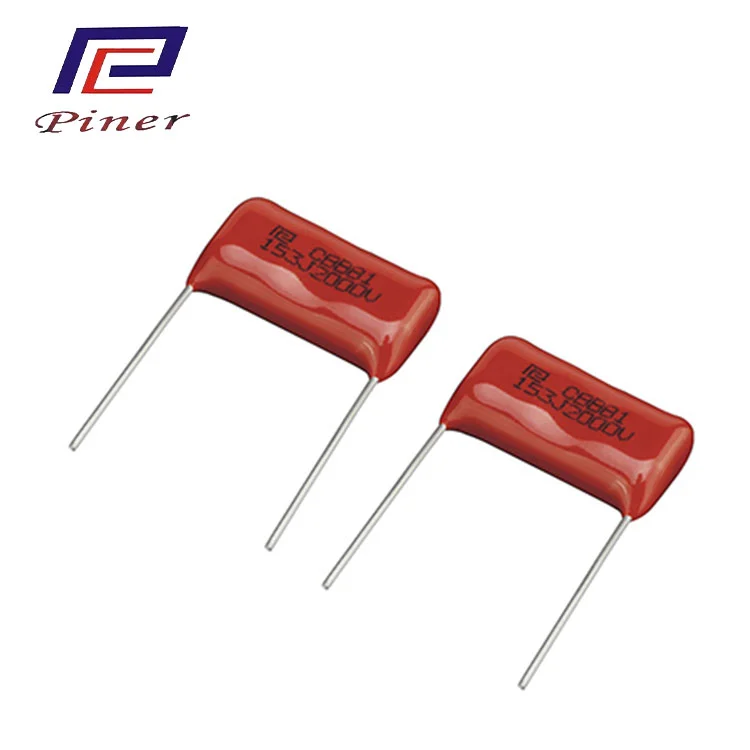

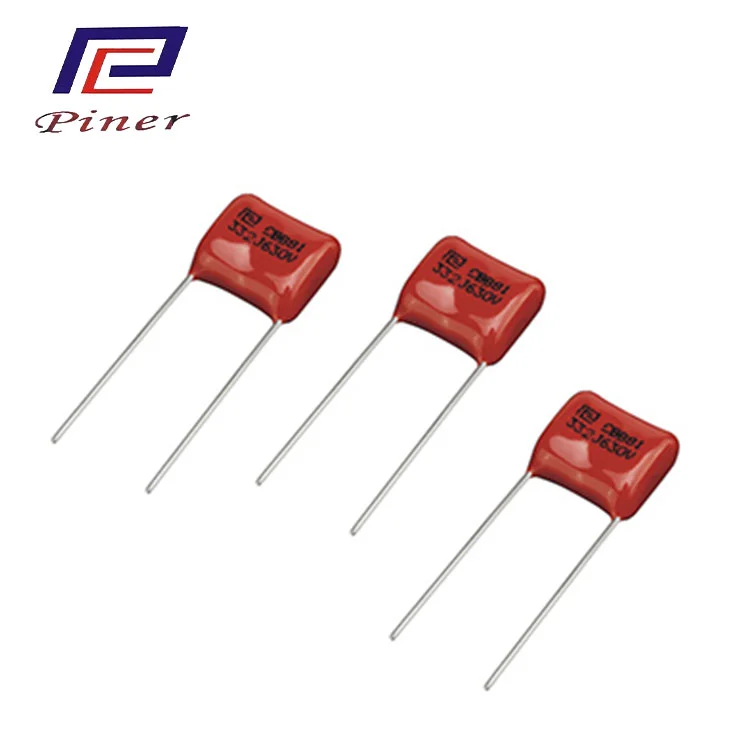

● Высоковольтный композитный полипропиленовый пленочный конденсатор из алюминиевой фольги CBB81 от поставщика Piner представляет собой металлизированный полипропиленовый пленочный диэлектрик из фольги.
● Неиндуктивная структура обмотки.
● Огнестойкая порошковая эпоксидная смола.
● Малый tgδ, низкий рост внутренней температуры.
● Отрицательный температурный коэффициент электрической мощности.
| Эталонный стандарт | ГБ14579 МЭК60384-17 |
| Климатическая категория | 40/85/21 |
| Номинальное напряжение | 1000 В постоянного тока ~ 3000 В постоянного тока |
| Диапазон емкости | 0,001 мкФ ~ 1,0 мкФ |
| Допуск емкости | ±5%(Дж) ±10%(К) |
| Между клеммами Устойчивость к напряжению | 2,5Un постоянного тока (10 с) |
| Сопротивление изоляции (при 20°C) | Между клеммами≥30000M ОмCR ≤0,33 мкФ (100 В постоянного тока 60 с) ≥7500 с CR>0,33 мкФ (100 В постоянного тока 60 с) |
| Коэффициент рассеивания | DF≤0,0010 (10 кГц) |
Единица измерения: мм
| Номинальная крышка. | 1000 В постоянного тока | 1600 В постоянного тока | 2000 В постоянного тока | ||||||||||||
| W | H | T | P | ΦD | W | H | T | P | ΦD | W | H | T | P | ΦD | |
| 0,0022 мкФ | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 6.5 | 15 | 0.8 | 18 | 12.5 | 7 | 15 | 0.8 |
| 0,0047 мкФ | 18 | 14.5 | 9 | 15 | 0.8 | 18 | 12.5 | 9 | 15 | 0.8 | 18 | 15 | 9.5 | 15 | 0.8 |
| 0,0056 мкФ | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 13.5 | 8 | 22 | 0.8 |
| 0,0068 мкФ | 18 | 13.5 | 7.5 | 15 | 0.8 | 18 | 13.5 | 7.5 | 15 | 0.8 | 25 | 14.1 | 8.5 | 22 | 0.8 |
| 0,0082 мкФ | 18 | 14 | 8.5 | 15 | 0.8 | 18 | 14 | 8.5 | 15 | 0.8 | 25 | 15 | 9 | 22 | 0.8 |
| 0,010 мкФ | 18 | 12 | 7 | 15 | 0.8 | 18 | 12 | 7 | 15 | 0.8 | 25 | 16.5 | 11 | 22 | 0.8 |
| 0,015 мкФ | 18 | 15.5 | 10 | 15 | 0.8 | 18 | 15.5 | 10 | 15 | 0.8 | 25 | 14 | 8.5 | 22 | 0.8 |
| 0,020 мкФ | 18 | 17 | 10 | 15 | 0.8 | 18 | 17 | 10 | 15 | 0.8 | 25 | 16 | 9 | 22 | 0.8 |
| 0,022 мкФ | 18 | 17.5 | 10.5 | 15 | 0.8 | 18 | 17.5 | 10.5 | 15 | 0.8 | 25 | 15.5 | 10 | 22 | 0.8 |
| 0,024 мкФ | 18 | 18 | 10.5 | 15 | 0.8 | 18 | 18 | 10.5 | 15 | 0.8 | 25 | 17 | 9.5 | 22 | 0.8 |
| 0,027 мкФ | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 15.5 | 8 | 22 | 0.8 | 25 | 17.5 | 10 | 22 | 0.8 |
| 0,030 мкФ | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 15.5 | 8.5 | 22 | 0.8 | 25 | 18.5 | 11 | 22 | 0.8 |
| 0,039 мкФ | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 16.5 | 9.5 | 22 | 0.8 | 25 | 20 | 12.5 | 22 | 0.8 |
| 0,10 мкФ | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 19 | 11.5 | 31 | 0.8 | 34 | 29 | 21.5 | 31 | 0.8 |
Примечание. Указанный выше размер предназначен только для справки. Возможна настройка в соответствии с требованиями клиентов.
